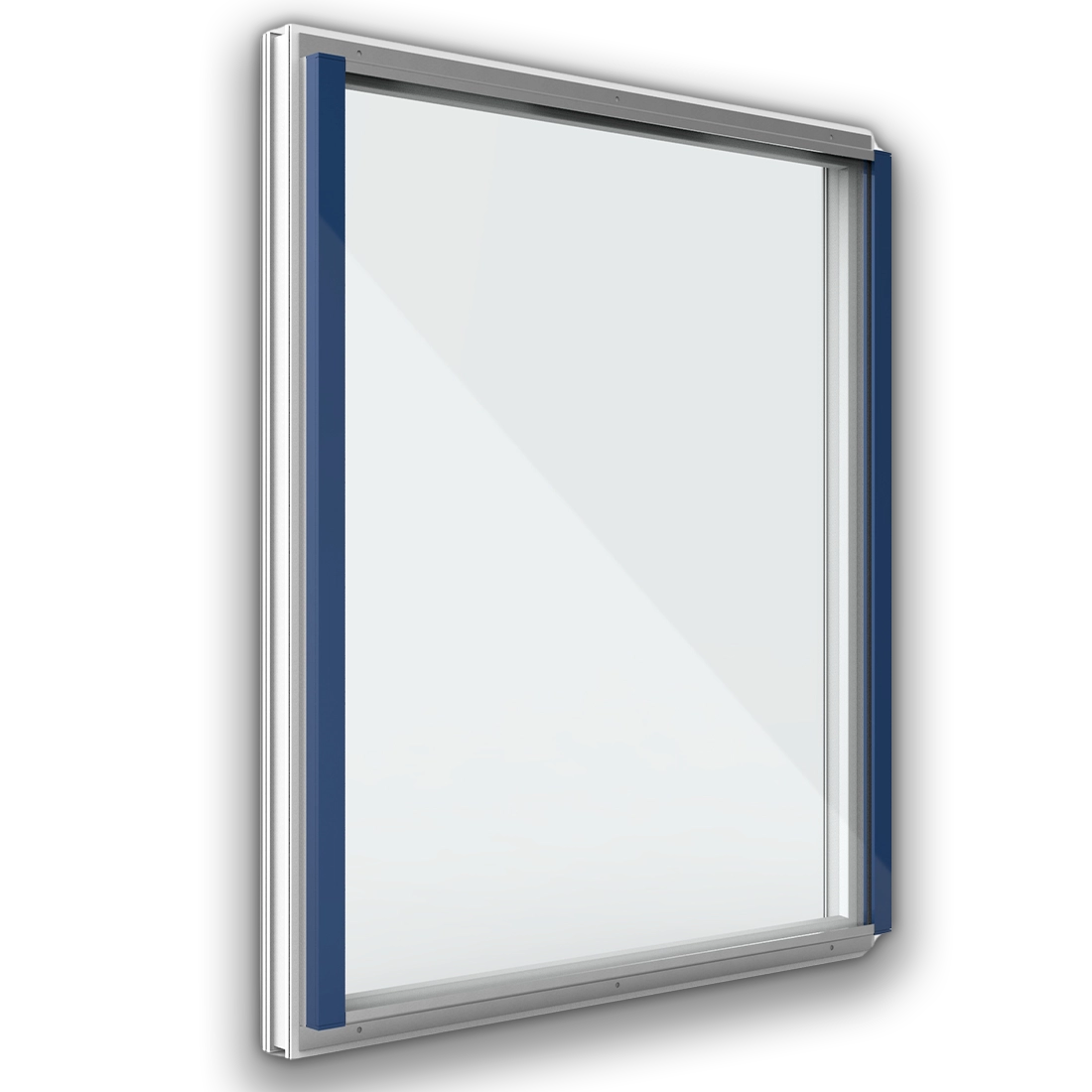

Prallscheibe
AER

Die Prallscheibe AER ist eine einfallsreiche Lösung, wenn geprüfter Schallschutz, Frischluftzufuhr und Absturzsicherung bei Fenstern wirkungsvoll kombiniert werden sollen. Das innovative Design von Abel Metallsysteme ist sowohl für Neubauten als auch zur Nachrüstung bei Standard- und bodentiefen Fenstern geeignet.

Geprüfte Akustik-Dämmung, natürliche Lüftung, und viele Optionen der Fensterabsturzsicherung

Prallscheibe AER von Abel Metallsysteme: Kombinierter Schallschutz, Frischluftzufuhr und Absturzsicherung für Fenster.

Insbesondere in lärmbelasteten Umgebungen ist die natürliche Fensterlüftung mit gleichzeitiger Schalldämmung ein wichtiger Faktor der Lebensqualität.
Die Prallscheibe AER von Abel verbindet die Schallschutz- und Lüftungsfunktion der bekannten „Hafencityfenster“ mit eleganten Designoptionen zur Fensterabsturzsicherung.

Das flexible System ermöglicht das komplette Öffnen des Fensters und mindert den Schall auch bei gekippten oder vollständig geöffneten Fenstern. Die Prallscheibe AER sorgt für ruhigere Innenräume ohne Vakuumeffekt und eine natürliche Frischluftzufuhr.

Das vom Fraunhofer-Institut für Bauphysik IBP geprüfte Schalldämmmaß des Systems bietet planungssichere Referenzwerte für verschiedene Befestigungsoptionen.

Prallscheibe AER - Effizienter Schallschutz und sichere Fensterlüftung

Prallscheibe AER – Schallschutz, Lüftungskomfort und Sicherheit mit System:

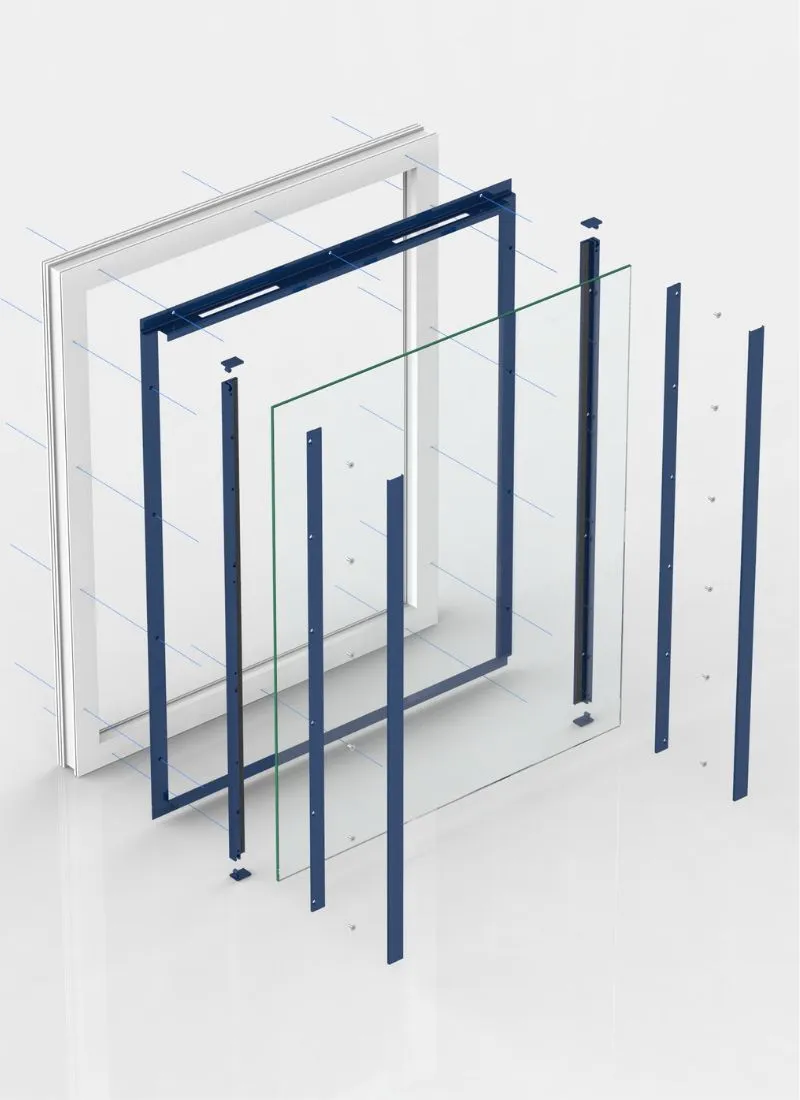

Das montagefreundliche Konzept wird bei Abel Metallsysteme für jedes Bauprojekt individuell angepasst. Die ausgefeilte Konstruktion kann ohne zusätzliche Bautiefe unkompliziert am Fensterrahmen installiert werden. Sie lässt sich flexibel für alle Fensterprofile nutzen und in verschiedene Fensterkombinationen einbinden.

  • Geprüfte Schalldämmung durch das Fraunhofer-Institut mit bis zu 15 dB bei vollständig geöffnetem Fenster
  • Befestigung mit geprüften Befestigungsmitteln am Fensterrahmen, auch nachträglich montierbar – Scheibenbreiten bis zu 3.000 mm
  • Flexibel integrierbar in individuelle Fensterlösungen und Schallschutzkonzepte, z. B. für bodentiefe Fenster oder als Teilelement für zwei- oder dreiteilige Fenster
  • Sicherheit: Allgemeines bauaufsichtliches Prüfzeugnis (AbP) und Systemstatik nach DIN EN 1991
  • Absturzsichernde Funktion in Verbindung mit VSG-Verglasung – möglich in VSG 10, 12, 16, 20 und 24 mm
  • Keine Festverglasung – unkomplizierte Reinigung der Zwischenräume von innen
  • Mit allen Absturzsicherungen für Fenster von Abel Metallsysteme kombinierbar
  • Bedarfsgerechte und montagefreundliche Konfektionierung
  • Umweltfreundliche Qualitätsfertigung mitten in Deutschland nach ISO 9001 und ISO 14001

Facettenkatalog downloaden

Unsere erfahrenen Spezialisten
beraten Sie gerne individuell!

AER - Varianten

Prallscheibe AER - Elegante Lösung für Schallschutz, Frischluft und Sicherheit.

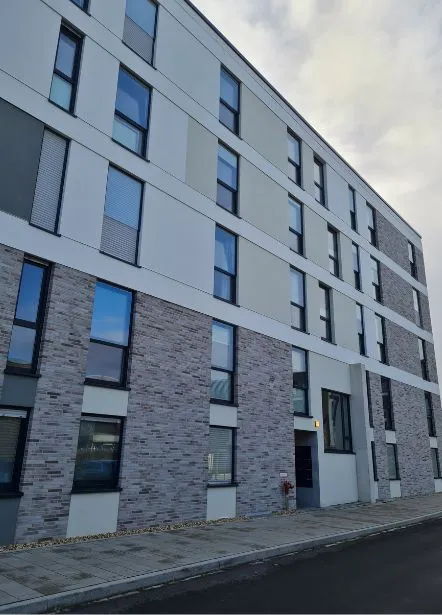

Prallscheibe ganzflächig auf Fenster

Mit der Prallscheibe AER werden Fenster unkompliziert schallgedämmt und bei Bedarf absturzsichernd ausgestattet. Die Systemlösung wird individuell an das Fenster angepasst und mit geprüften Befestigungsmitteln am Fensterrahmen angebracht. So können einzelne Fenster ebenso wie die gesamte Fensterfassade in punkto Schallschutz optimiert werden.

Die Prallscheibenlösung ist sowohl für den Neubau als auch für Gebäude geeignet, an denen nachträglich eine Luftschalldämmung notwendig wird.

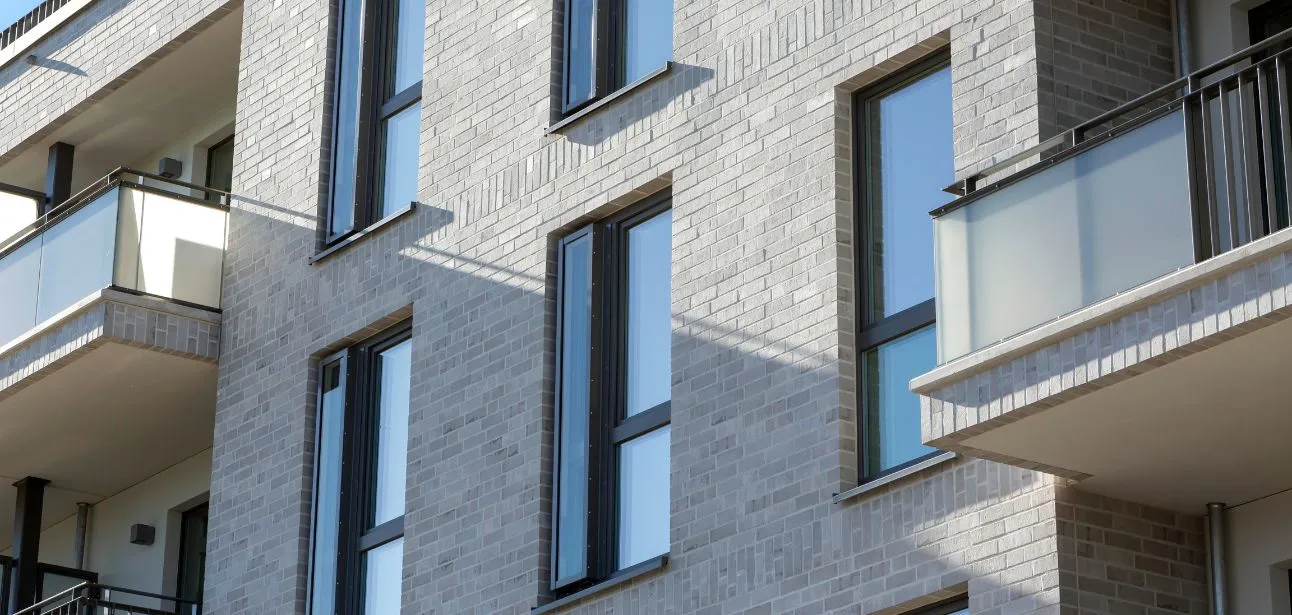

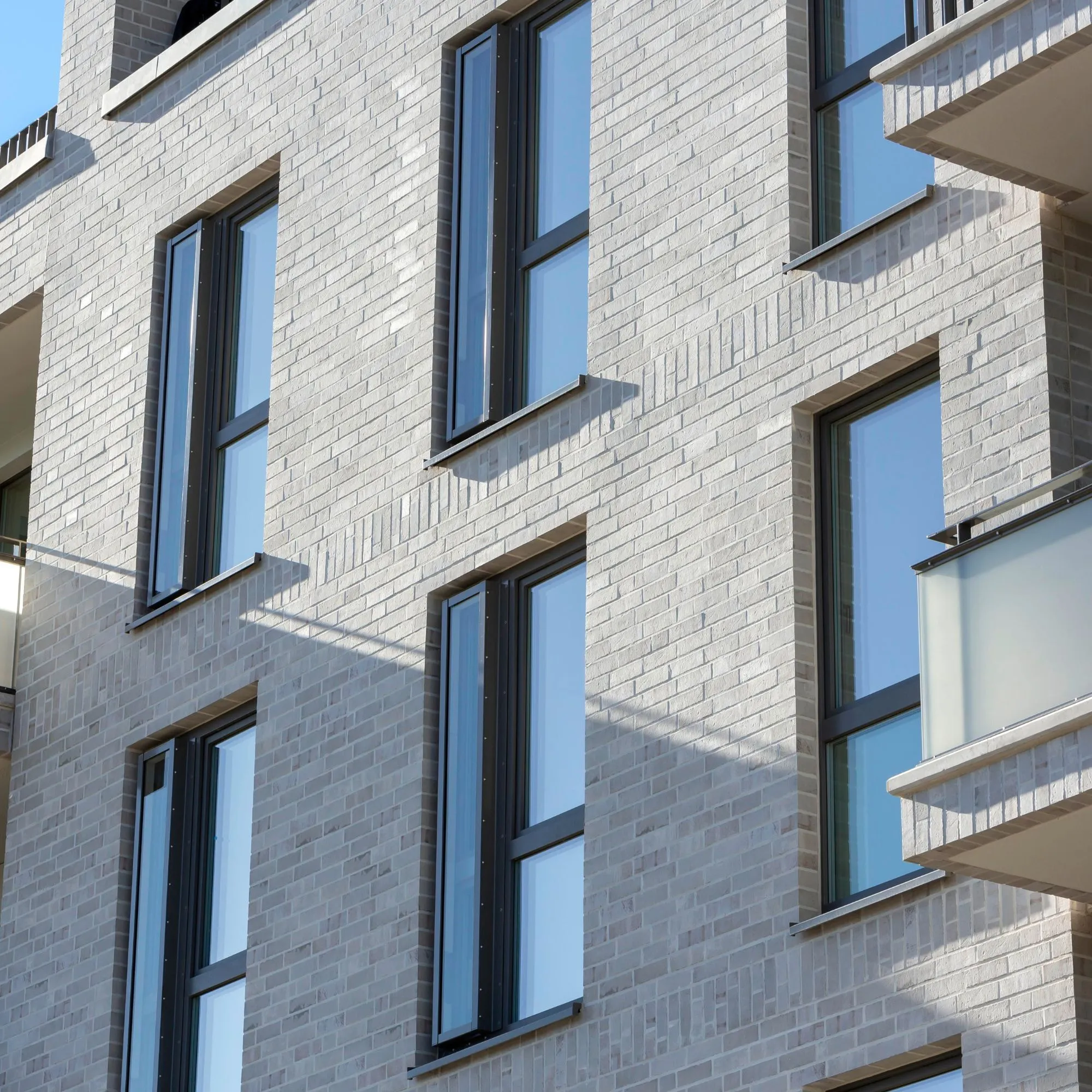

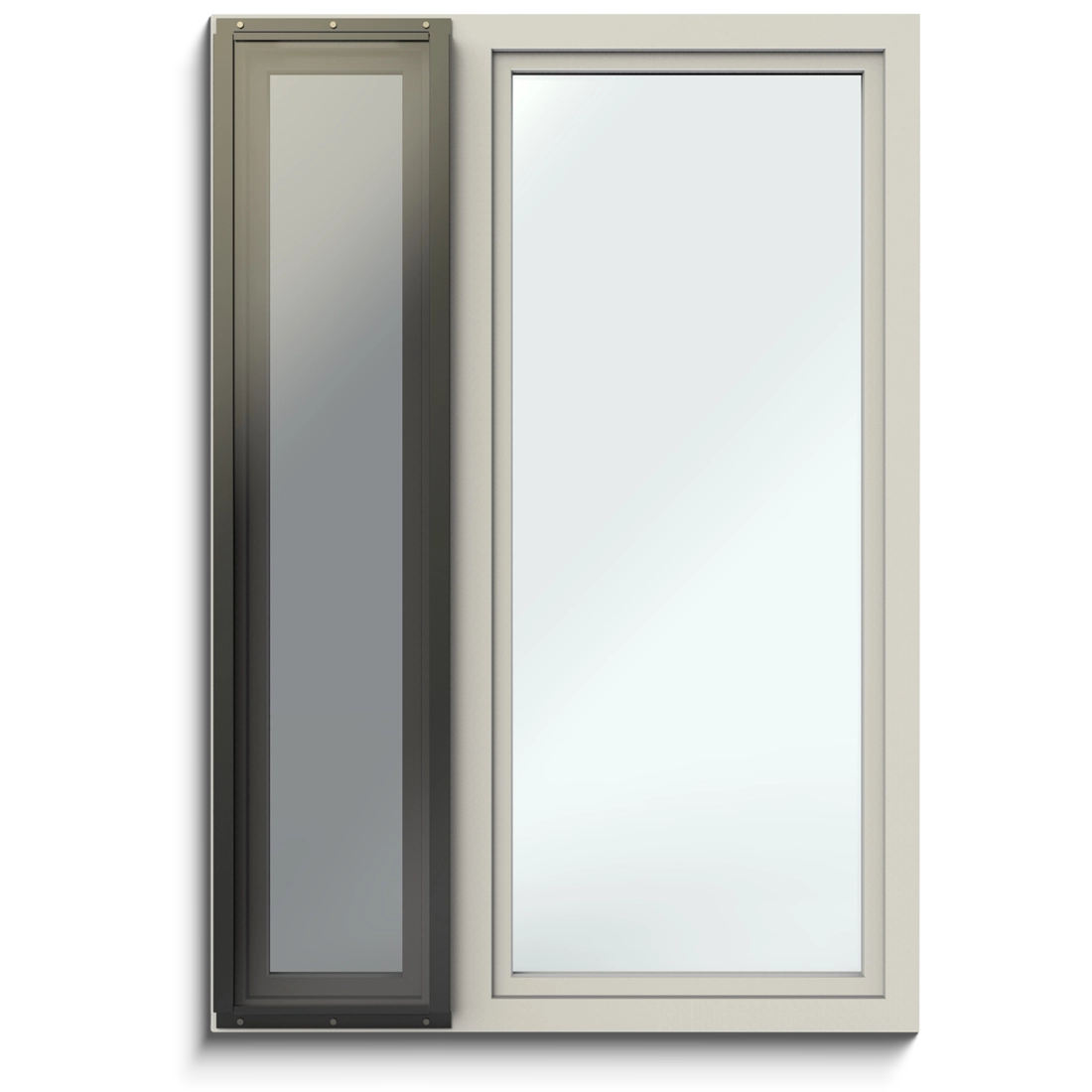

Prallscheibe AER als Teilelement

Prallscheibe als Teilelement

Die Prallscheibe lässt sich unkompliziert als Baustein individueller Schallschutzlösungen integrieren. Beispielsweise mit mehrflügeligen oder geteilten Fenstern, die aus Schallschutzsfenster und einem zu öffnenden Teilflügel inkl. schalldämmender Prallscheibe bestehen. So wird der Schallschutzwert nochmals optimiert, ein Schalldämmlüfter unnötig und die Frischluftzufuhr kann jederzeit zusätzlich maximiert werden.

Bei Bedarf kann die Prallscheibe zudem die absturzsichernde Funktion übernehmen.

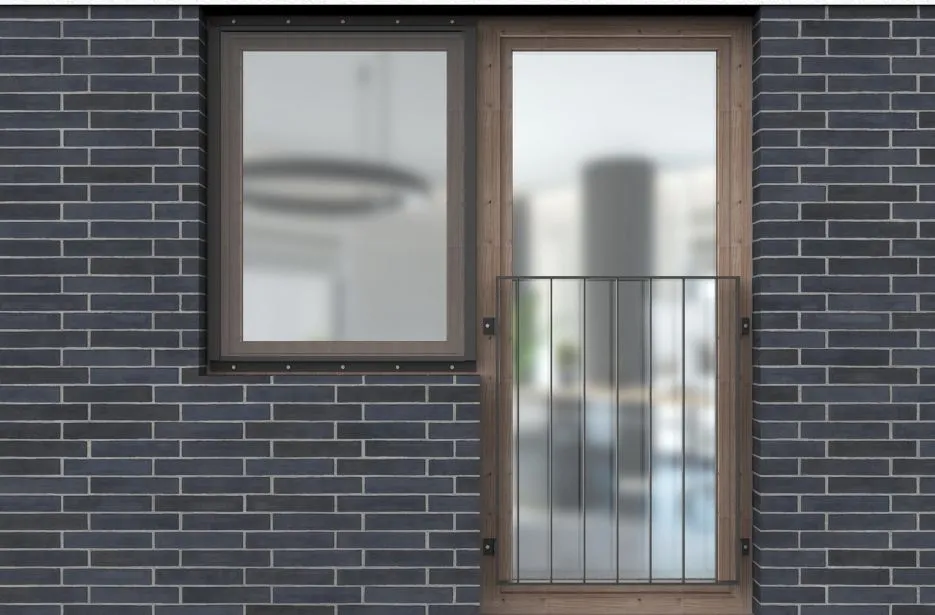

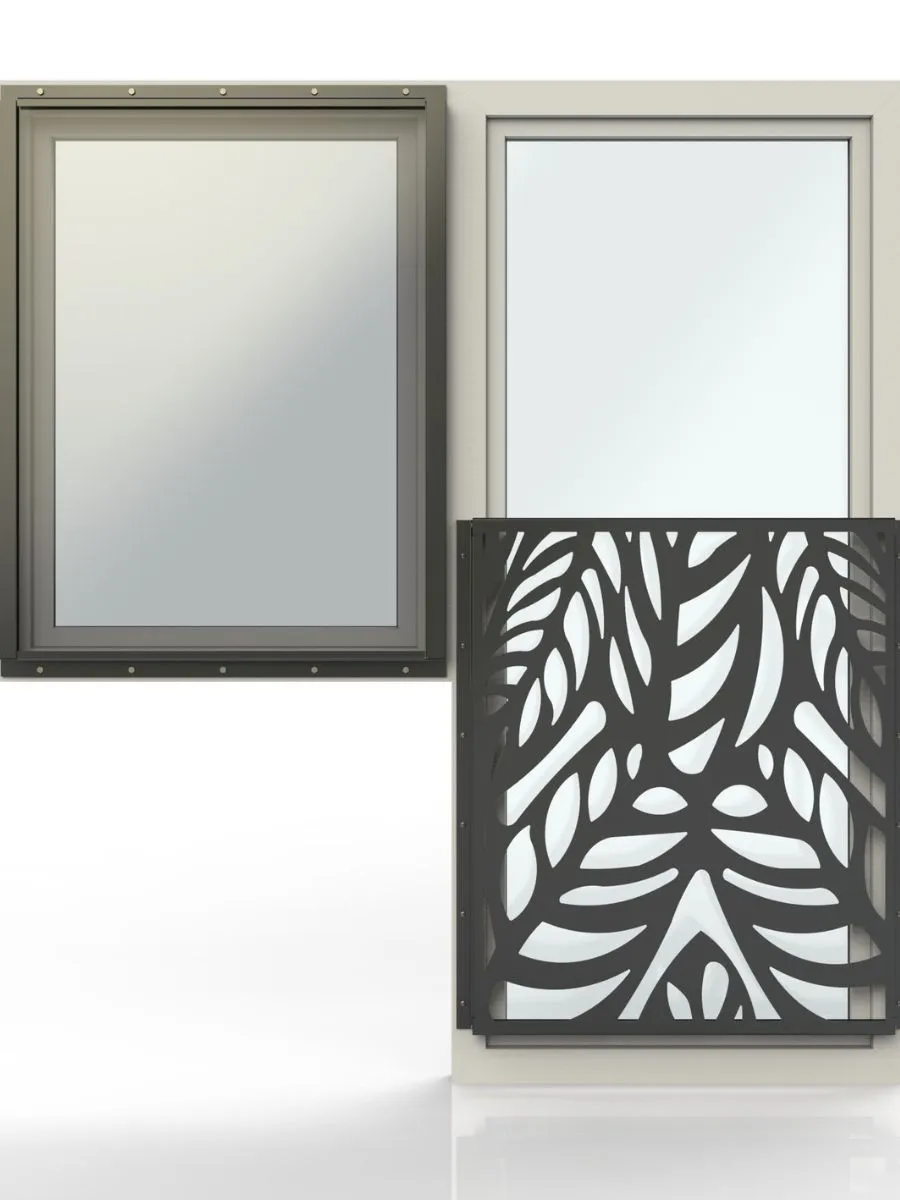

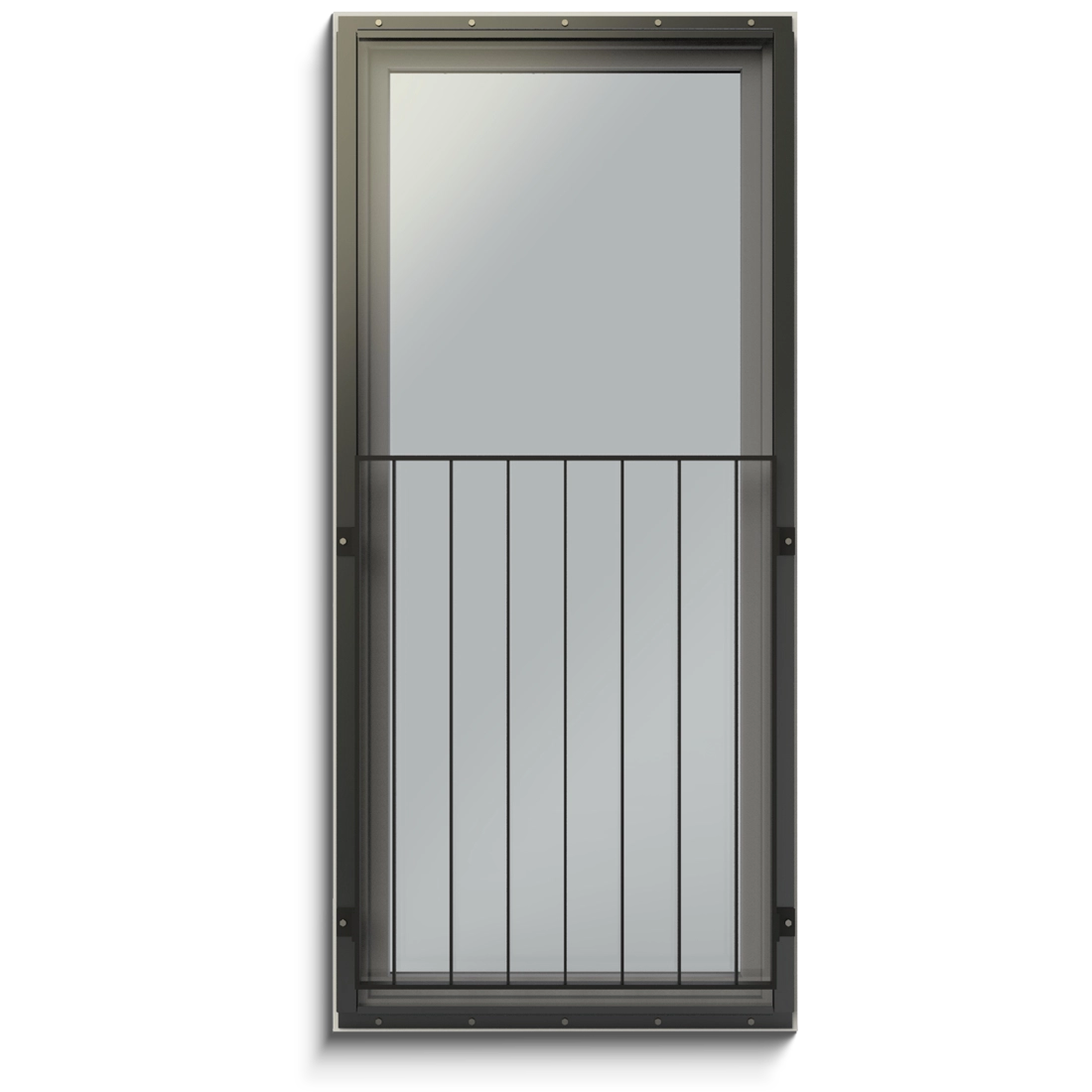

Prallscheibe AER in Verbindung mit Absturzsicherung

Prallscheibe in Verbindung mit Absturzsicherung

Die Prallscheibe ermöglicht die Kombination mit verschiedenen Absturzsicherungssystemen TEMPLATE und SIMPLUM.

So lassen sich auch einzelne Fenster trotz notwendiger Schallschutzmaßnahmen harmonisch in die bestehende Architektur der Fassade integrieren.

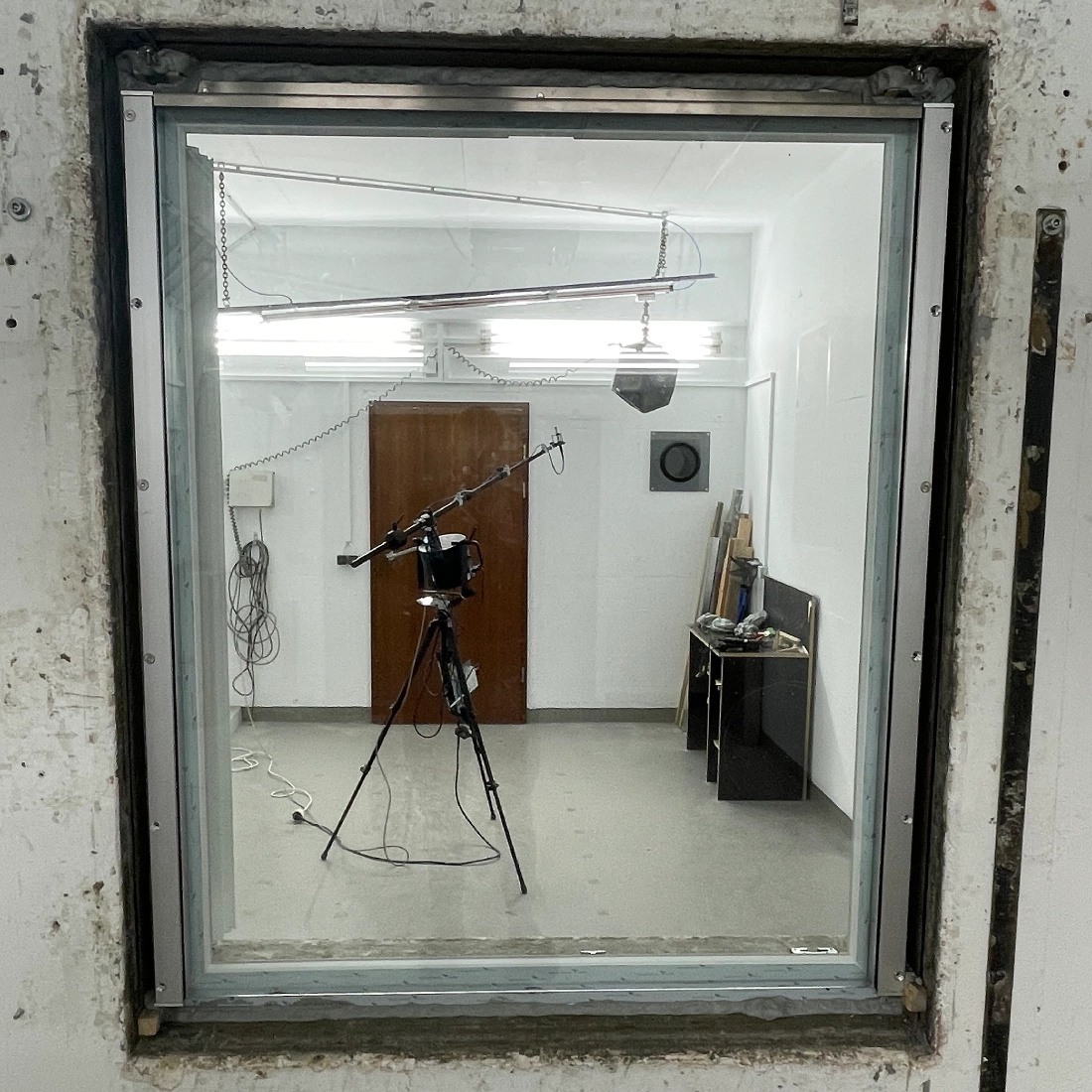

Prallscheibe AER - Prüfung Frauenhofer Institut

Produktprüfung Fraunhofer Institut IEE

Die schallmindernden Eigenschaften der Prallscheibe wurden vom Fraunhofer Institut für Bauphysik (IBP) geprüft. In verschiedenen Versuchsaufbauten wurden Referenzwerte ermittelt, die die Leistung der Prallscheibe in ihrer jeweiligen Befestigung exakt wiedergeben – das ermöglicht eine sichere Planung.

Die Messungen wurden in einem Prüflaboratorium des IBP nach DIN EN ISO10140-2:2021 im Fensterprüfstand P4 des Fraunhofer Instituts für Bauphysik durchgeführt. Der Umgang entspricht den Grundsätzen des Arbeitskreises der bauaufsichtlich anerkannten Schallprüfstellen.

Für jede Situation die richtige Lösung

Die Prallscheibe AER von Abel Metallsysteme ist eine wirkungsvolle Lösung, wenn Schalldämmung und natürliche Frischluftzufuhr bei Fenstern in lärmbelastender Umgebung erforderlich sind.

Eine zusätzliche absturzsichernde Funktion kann durch VSG-Verglasung und mit allen Fensterabsturzsicherungen von Abel erreicht werden. Ob Glasabsturzsicherungen oder Absturzsicherungen aus Aluminium, Stahl oder Streckmetall: Die geprüften Systeme von Abel bieten einen planungssicheren Einsatz für eine Vielzahl von architektonischen Anforderungen.

Prallscheibe AER -  Elegante Lösung für Schallschutz, Frischluft und Sicherheit.

Für eine Architektur ohne Kompromisse
