Wärmebrückenfreie Unterkonstruktion
CONECT

Wenn Anbauelemente in und an gedämmten Gebäudehüllen die Funktion der Architektur erweitern, sind durchdachte Detaillösungen gefragt, um Wärmebrücken zu vermeiden und unerwünschte Feuchtigkeit und damit Schimmelbildung zu verhindern. Die patentierte wärmbebrückenfreie Unterkonstruktion CONECT von Abel Metallsysteme bietet hierfür eine durchdachte Lösung.

Wärmebrücken vermeiden und Balkongeländer an Gebäuden sicher und nachhaltig befestigen

Wärmebrückenfreie Unterkonstruktion für Geländersysteme

Die wärmebrückenfreie Unterkonstruktion CONECT von Abel Metallsysteme vermeidet konsequent Wärmebrücken an den Anschlussstellen und optimiert so nachhaltig die Energiebilanz des Gebäudes – entsprechend den gesetzlichen Mindestanforderungen nach DIN 4108-2.

Das minimalistische Design des CONECT Systems ermöglicht den vollintegrierten Einbau von Anbauteilen im Bereich der Dämmebene. Dank der innovativen Konstruktion werden bereits mit der Befestigung der Anbauteile Wärmebrücken an den Anschlussstellen vermieden und Regen-, Tau- oder Kondenswasser kontrolliert abgeleitet. Die Wasserdichtigkeit der Konstruktion ist durch das Fraunhofer-Institut bestätigt.

Wärmebrückenfreie Unterkonstruktion CONECT - Das System

CONECT – wärmebrückenfreie Unterkonstruktion mit System:

CONECT ist ein montagefreundliches System von Abel Metallsysteme, das für unterschiedliche Einbausituationen geeignet ist. Die wärmebrückenfreie Unterkonstruktion ist für Holmlasten bis 1 kN ausgelegt und gleicht nicht nur Längenausdehnung unter Temperaturveränderungen, sondern auch Fertigungs- und Montagetoleranzen aus.

  • Vier CONECT Systembreiten (60, 80, 100, 120 mm) und unterschiedliche Aufbauhöhen und Längen für Stab-, Glas- und Plattengeländer mit Systemstatik für öffentliche oder private Bauvorhaben
  • Aufbauhöhe von 40 – 230 mm für entsprechende Dämmstärken
  • Unsichtbare Verschraubung aller Befestigungsteile
  • Geprüfte Wärmeschutz-Konformität nach DIN 4108-2
  • Sicherheit: Systemstatik nach DIN EN 1991
  • Geprüfte Wasserdichtigkeit der Schraubverbindungen und Aufnahme der Längenausdehnungen unter wechselnden Klimabedingungen (Fraunhofer-Institut Prüfbericht P6-392/2021 und Prüfbericht P7-315/2021)
  • Bedarfsgerechte und montagefreundliche Konfektionierung
  • Umweltfreundliche Qualitätsfertigung mitten in Deutschland nach ISO 9001 und ISO 14001

Facettenkatalog downloaden

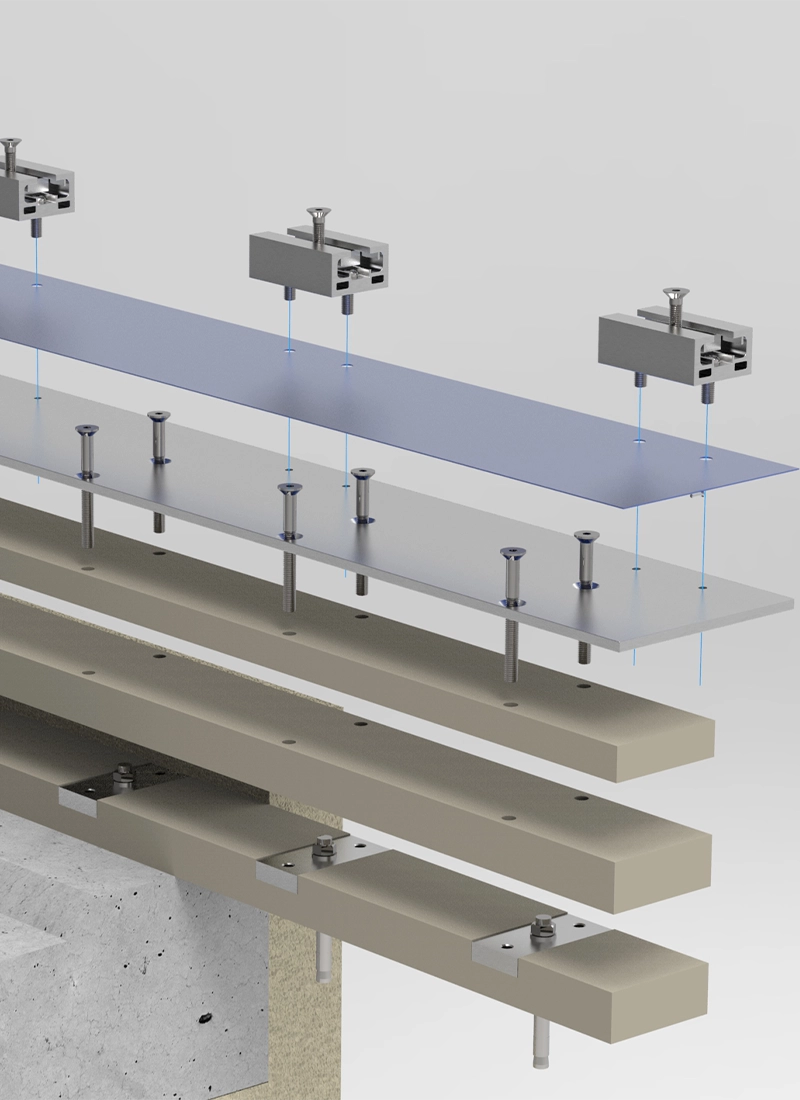

So funktioniert CONECT



Unsere erfahrenen Spezialisten beraten Sie gerne individuell!

CONECT - Varianten

Wärmebrückenfreie Unterkonstruktion - Montageoptionen

Vielseitige Montageoptionen für Geländersysteme mit CONECT

Die CONECT Unterkonstruktion bietet flexible Montagemöglichkeiten für Geländersysteme, sowohl in der Seitenmontage (bündig oder auskragend) als auch in der Bodenmontage (bündig oder auskragend). Diese Vielseitigkeit ermöglicht eine ästhetisch ansprechende und stabile Integration in verschiedene architektonische Anforderungen.

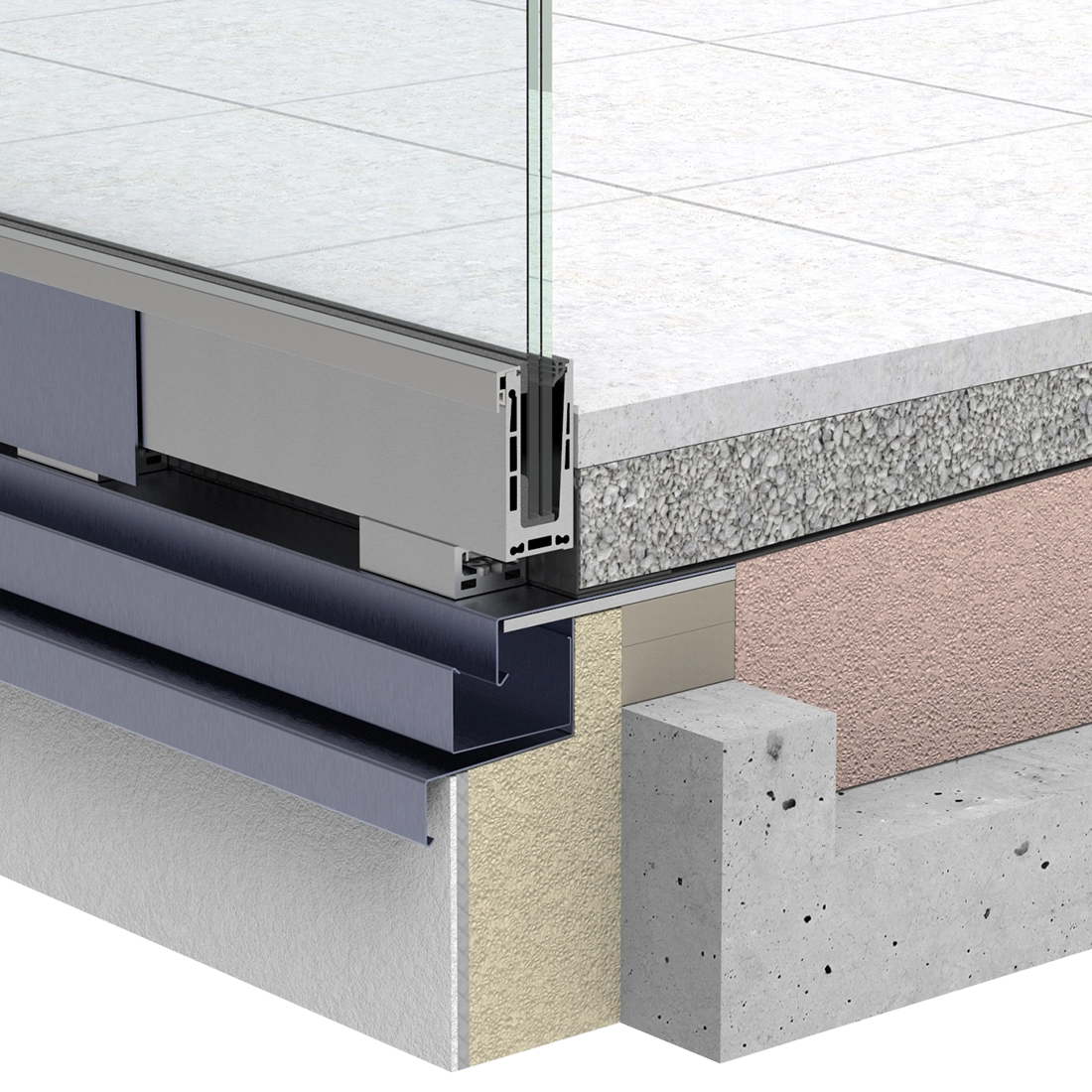

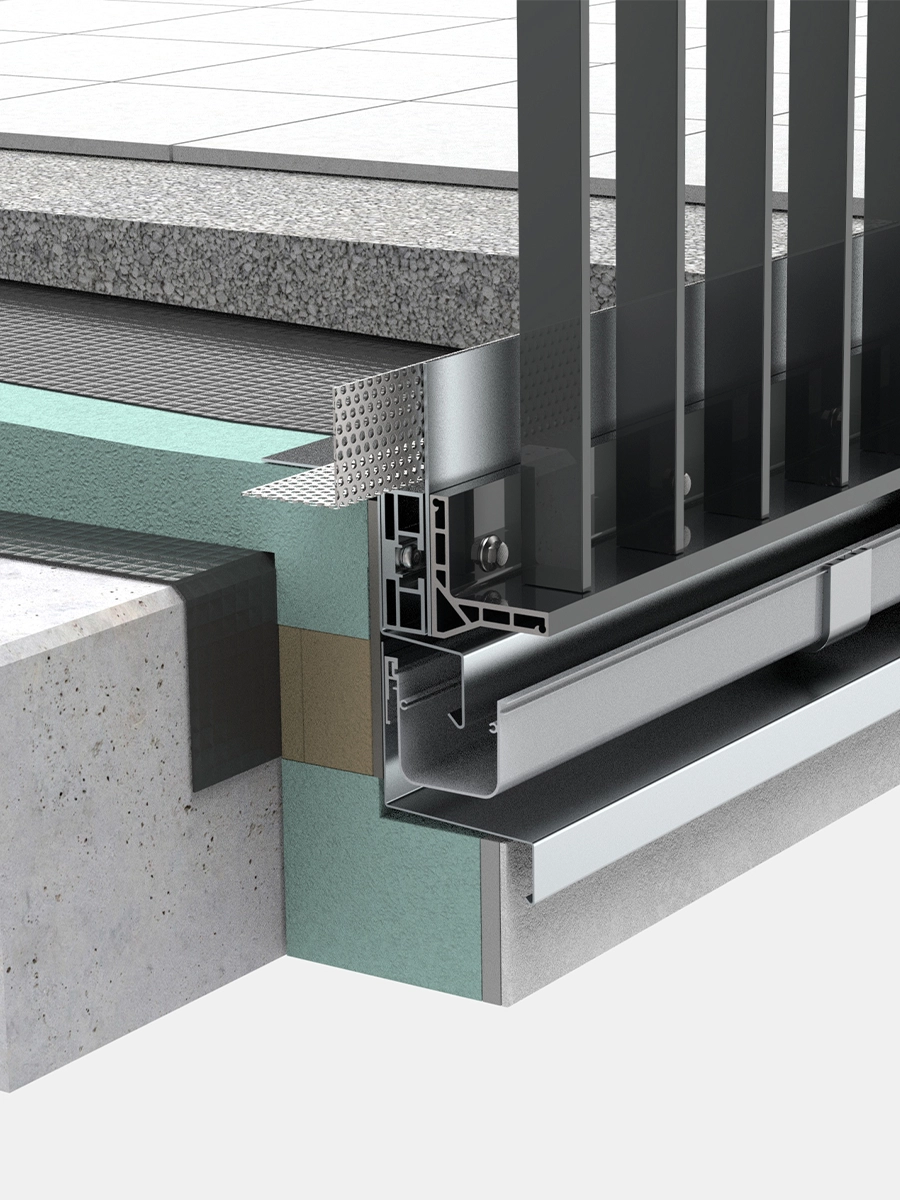

Wärmebrückenfreie Unterkonstruktion - Bodenmontage

Bodenmontage-Varianten: Bündig oder Auskragend

Auch bei der Bodenmontage stehen Ihnen zwei Optionen zur Verfügung: bündig oder auskragend. Die bündige Bodenmontage integriert das Geländersystem direkt auf dem Boden, was eine elegante und stabile Lösung bietet. Die auskragende Bodenmontage hingegen ermöglicht es, das Geländersystem aus dem Boden herausragend zu installieren, wodurch zusätzliche Flexibilität in der Gestaltung entsteht.

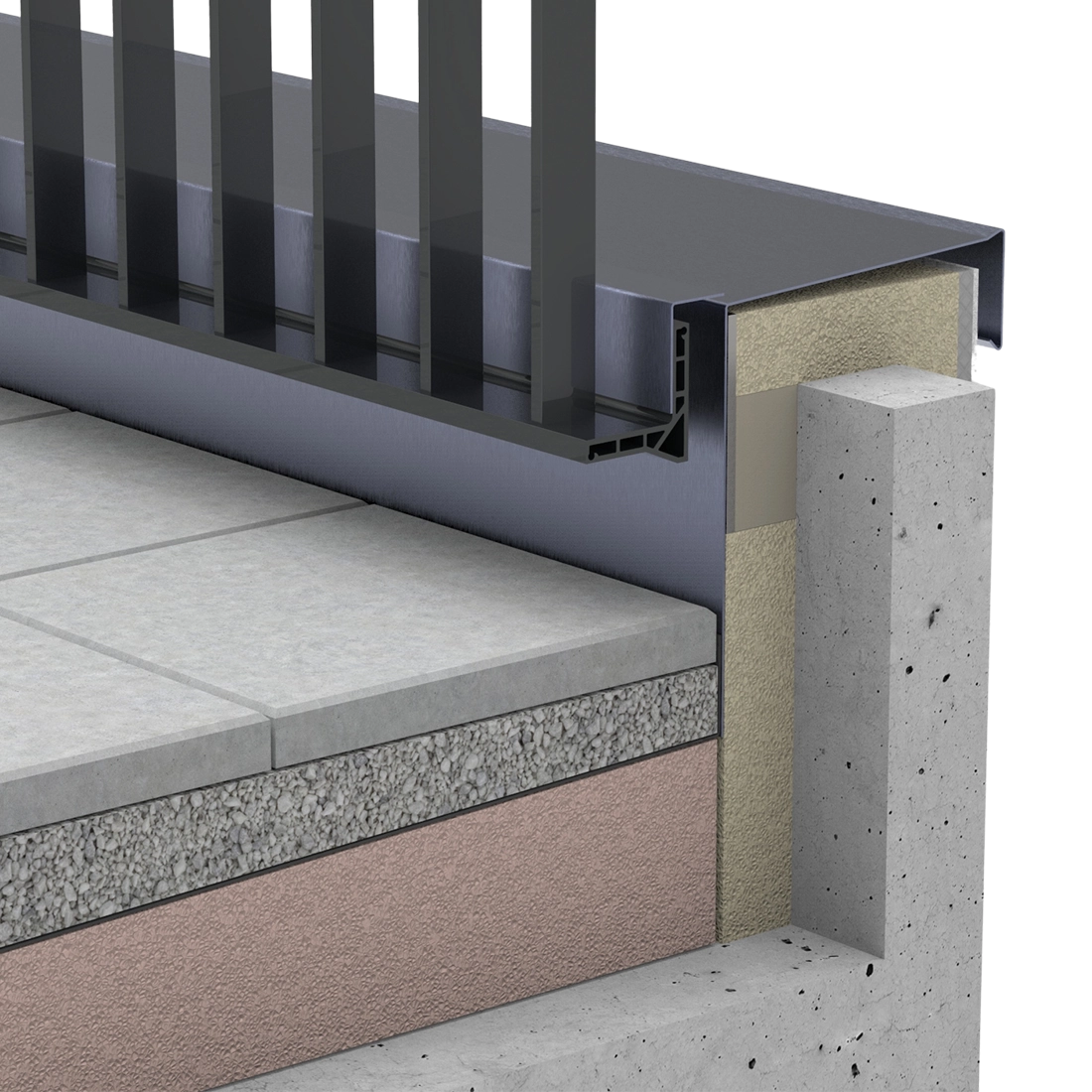

Wärmebrückenfreie Unterkonstruktion CONECT - Seitenmontage

Seitenmontage-Varianten: Bündig oder Auskragend

Die Seitenmontage kann sowohl bündig als auch auskragend erfolgen. Bei der bündigen Seitenmontage wird das Geländersystem direkt an der Gebäudehülle angebracht, was für eine nahtlose und platzsparende Integration sorgt. Die auskragende Seitenmontage ermöglicht eine hervorstehende Installation des Geländers und bietet zusätzliche architektonische Gestaltungsspielräume.

Geländersysteme nachhaltig installiert

Die wärmbrückenfreie Unterkonstruktion CONECT ist mit dem modularen Designsystem zur Balkonentwässerung AQUA VIVA PRO kompatibel und mit allen Geländersystemen von Abel wirkungsvoll einsetzbar.

Mit CONECT kompatible Geländerlösungen
von Abel Metallsysteme:

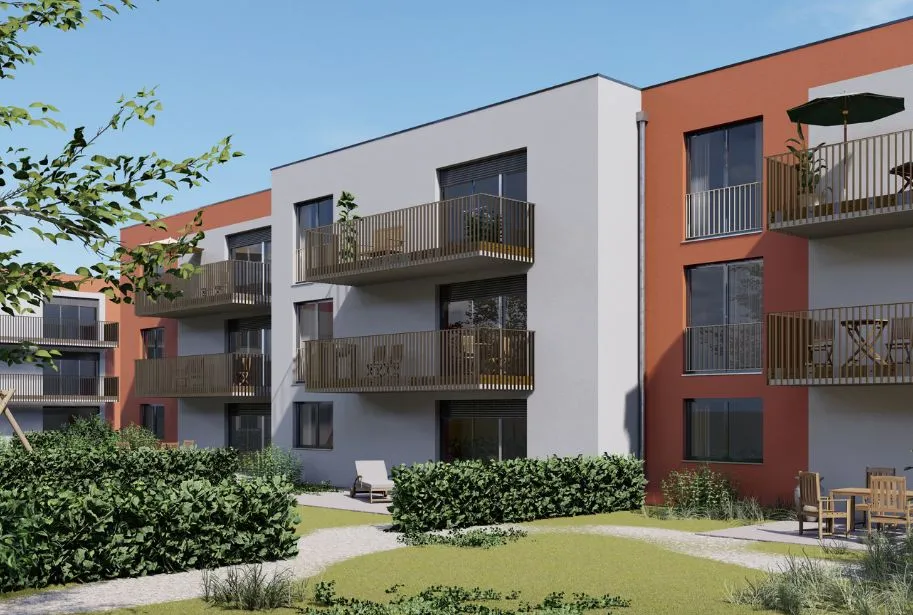

Stabgeländersysteme
  Glasgeländersysteme

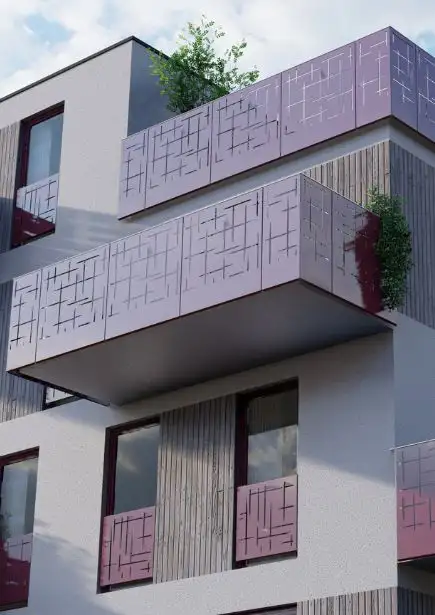

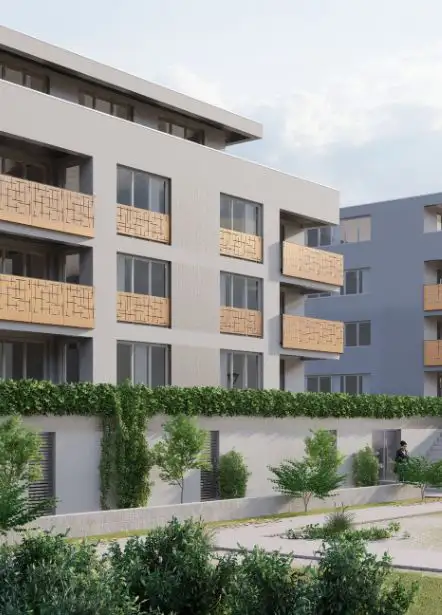

  Metalldesign-Geländersystem MODULARIS

  • Designgeländer MODULARIS Variante Blech
  • Designgeländer MODULARIS Variante Streckmetall
  • Designgeländer MODULARIS Variante PV
  • Designgeländer MODULARIS Variante Schweißgitter

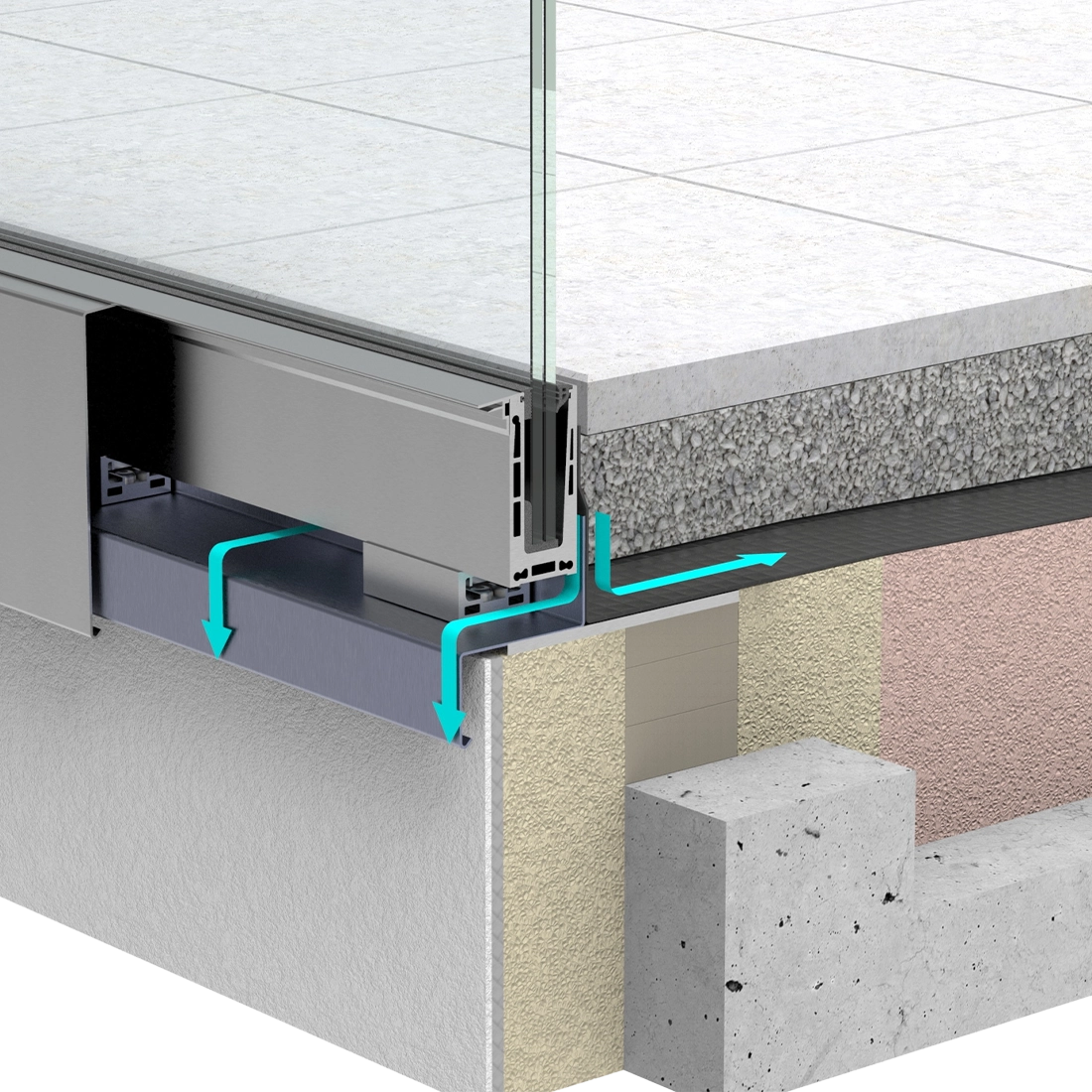

Wärmebrückenfreie Unterkonstruktion CONECT in Verbindung mit AQUA VIVA PRO und dem Geländersystem SIMPLUM

Eine nachhaltige Verbindung: Wärmebrückenfreie Unterkonstruktion CONECT
