Ganzglasgeländer
VISIOPLAN
Transparenz und Sicherheit mit Leichtigkeit kombiniert: VISIOPLAN Ganzglasgeländer von Abel Metallsysteme ermöglichen eine offene, lichtdurchflutete Architektursprache mit geprüfter Sicherheit und hoher Funktionalität für eine Vielzahl bautechnischer und architektonischer Anforderungen.
Ganzglasgeländerprofile für Balkone, Brüstungen und Terrassen
Ob für exklusive private Immobilien, öffentliche Gebäude oder für Anwendungen mit hohen Sicherheitsanforderungen – das Ganzglasgeländer VISIOPLAN von Abel Metallsysteme verbindet Räume mit ihrer Umgebung und ist dabei eine wirkungsvolle absturzsichernde Verglasung.
Das elegante Ganzglasgeländersystem eröffnet Optionen für eine prozesssichere Planung und kann vielfältig eingesetzt werden – zum Beispiel für Balkon-Glasgeländer, Terrassen-Glasgeländer oder für Attikas als Brüstungsgeländer aus Glas mit absturzsichernder Funktion. Die Profile können in der werkeigenen Pulverbeschichtungsanlage in Farbe und Oberflächenhaptik flexibel angepasst werden.
Das VISIOPLAN System der Ganzglasgeländer bietet geprüfte Sicherheit mit einer Systemstatik nach DIN 18008-04 und das Allgemeine bauaufsichtliche Prüfzeugnis (AbP).
Das System VISIOPLAN - Ganzglasgeländer mit ausgereiften Zusatzoptionen

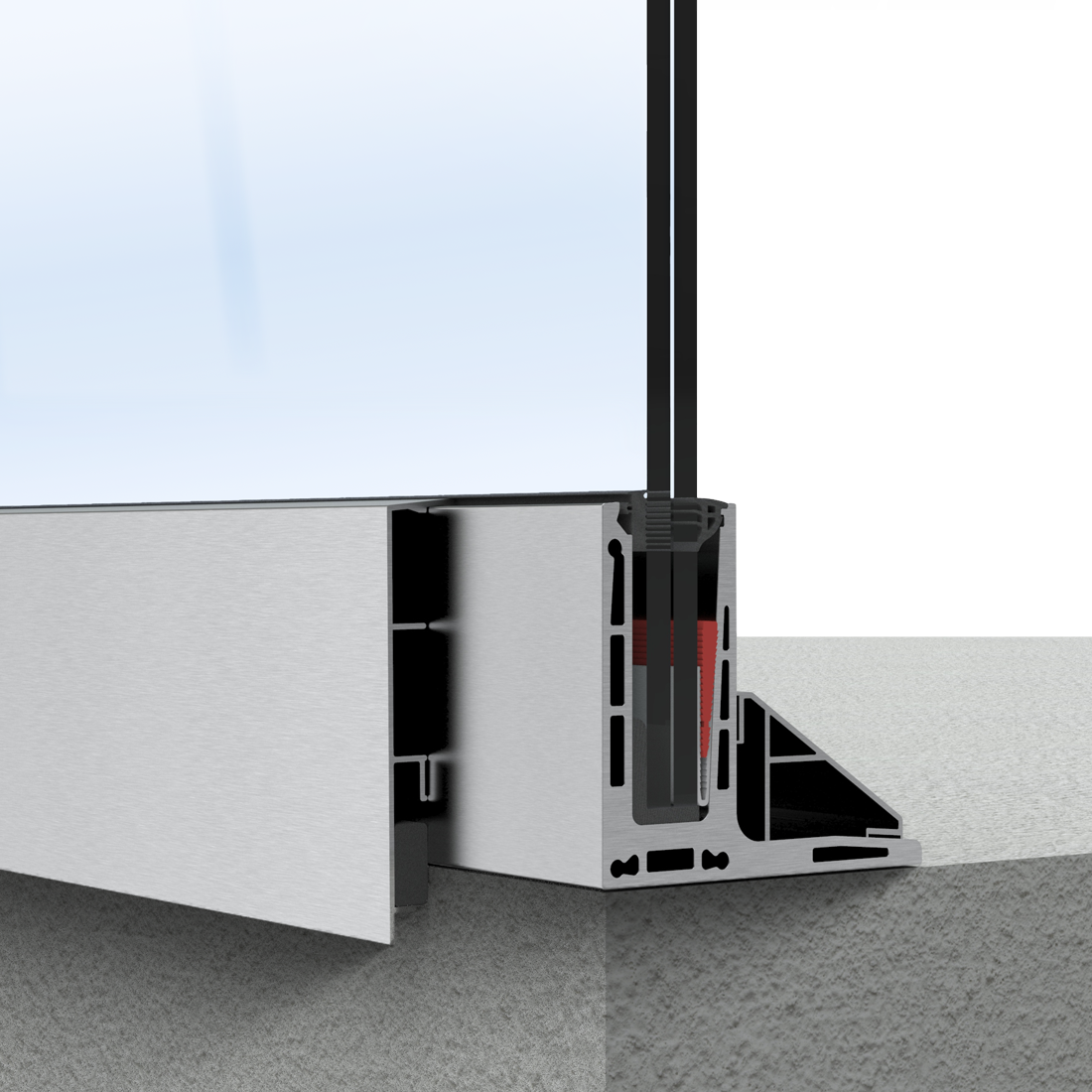

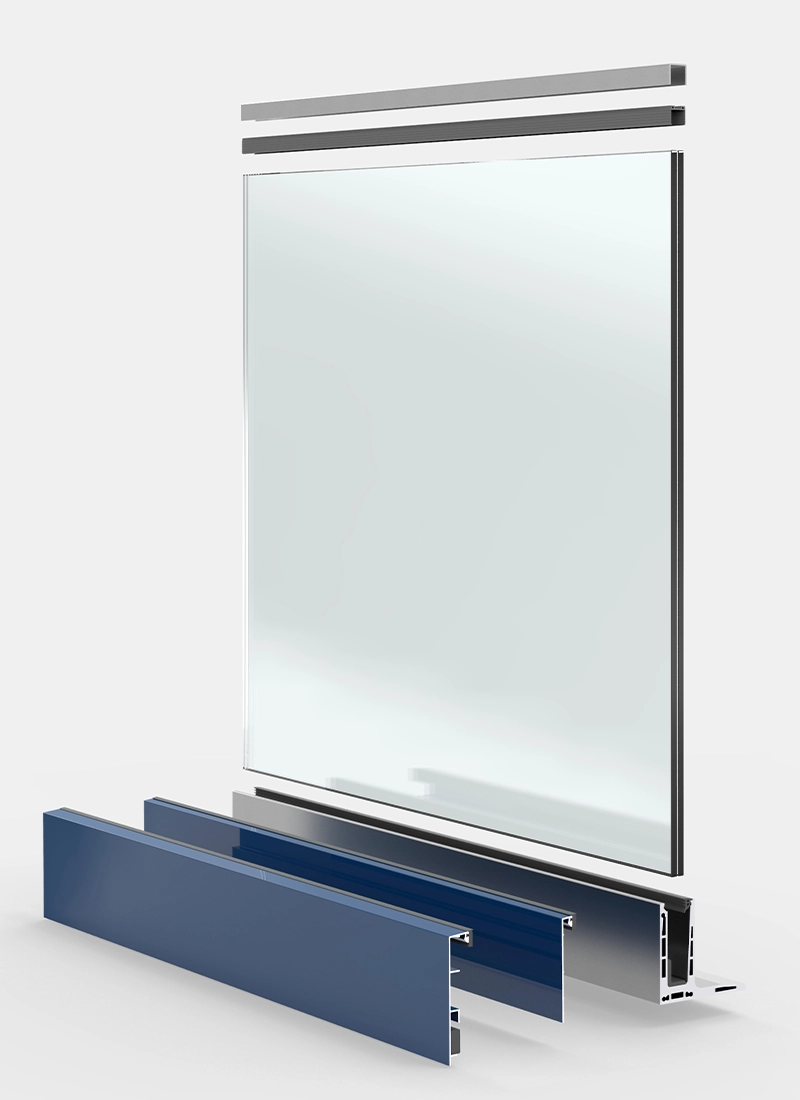

Das Ganzglasgeländer VISIOPLAN bietet optional eine ästhetische Außenblende mit integrierter Tropfkante zum Schutz der Bausubstanz vor herablaufendem Wasser. Das Ganzglasgeländersystem ist auch mit einer speziell für den Innenbereich entwickelten Blende erhältlich.
VISIOPLAN – Ganzglasgeländer mit System:

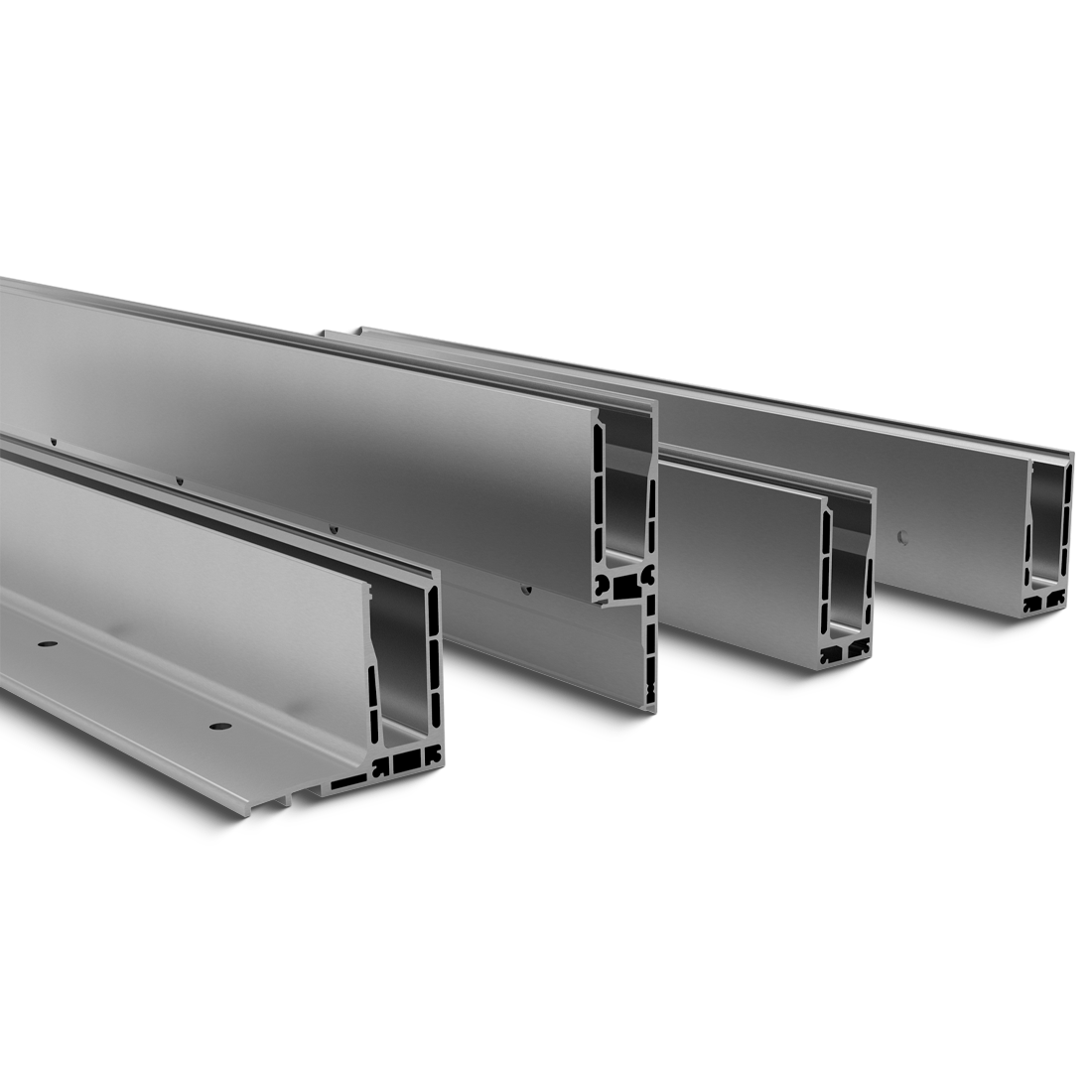

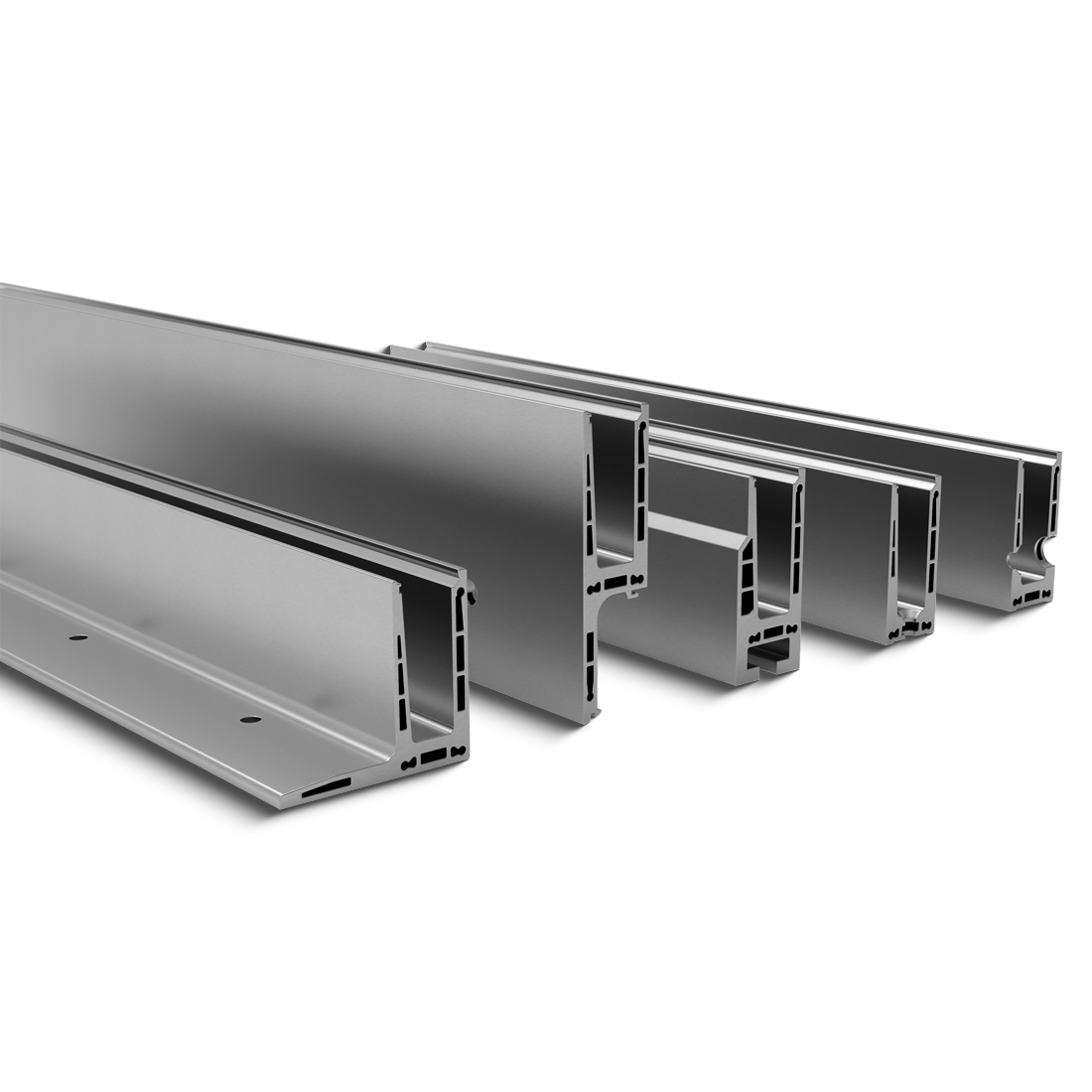

- Drei ästhetische VISIOPLAN Produktlinien für Geländer aus Glas: Light, Classic, Ultra
- Auch als gebogenes Ganzglasgeländer VISIOPLAN Sinus erhältlich
- Fensterabsturzsicherung mit passendem Design: Glasabsturzsicherung VITRUM
- Sicherheit: Allgemeines bauaufsichtliches Prüfzeugnis (AbP) sowie Systemstatik nach DIN 18008-04, Holmlasten 0,5 kN/m bis 3,0
- Ökologisch zertifizierte, robuste Pulverbeschichtung in werkeigener Anlage für schützende, individuelle Oberflächenhaptik und Farbgebung nach RAL-Standard oder mit Sonderfarben
- Bedarfsgerechte und montagefreundliche Konfektionierung – mitten in Deutschland gefertigt
- Wärmebrückenfreie Anbindung an gedämmte Balkone mit der patentierten Unterkonstruktion CONECT von Abel Metallsysteme
Unsere erfahrenen Spezialisten
beraten Sie gerne individuell!

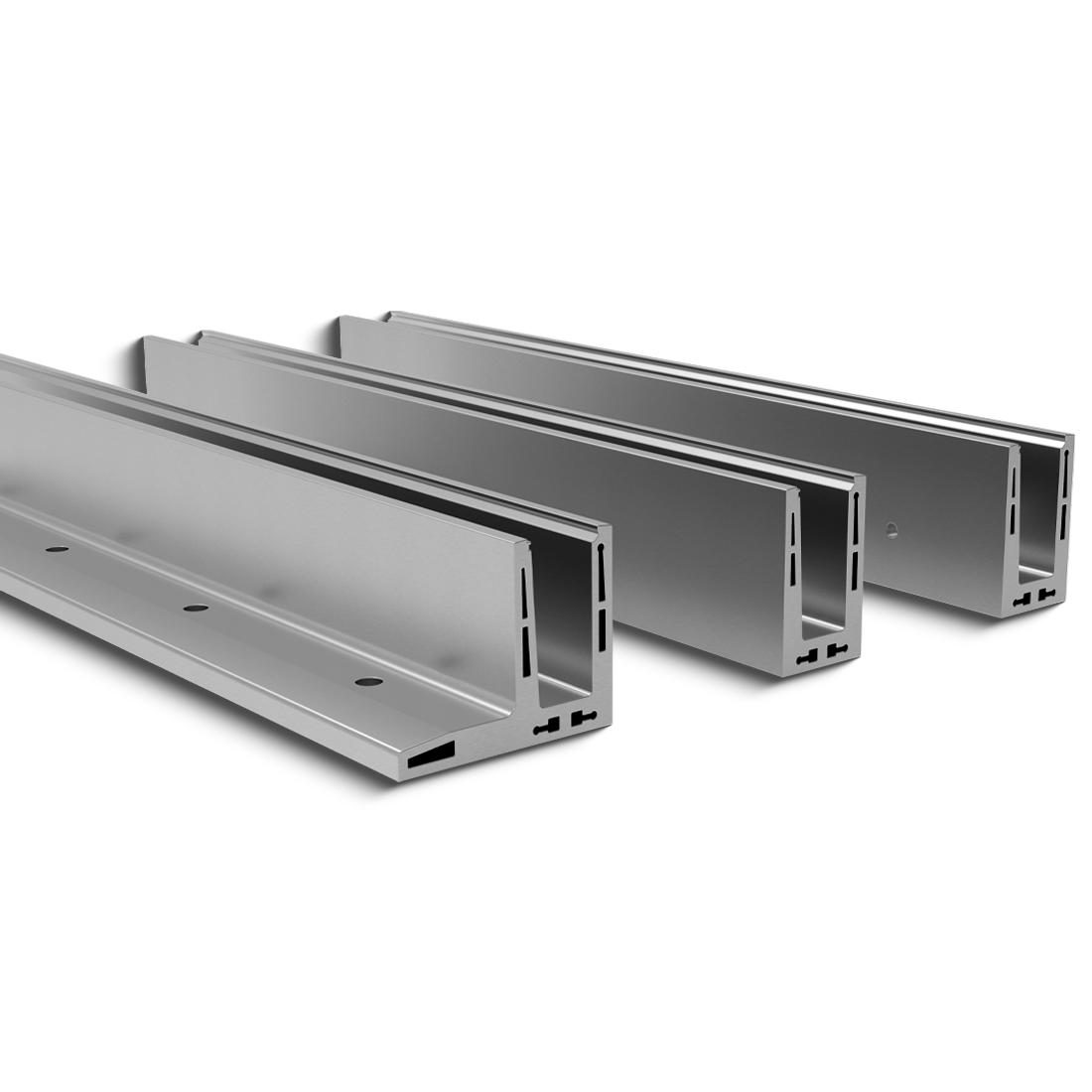

VISIOPLAN – Varianten

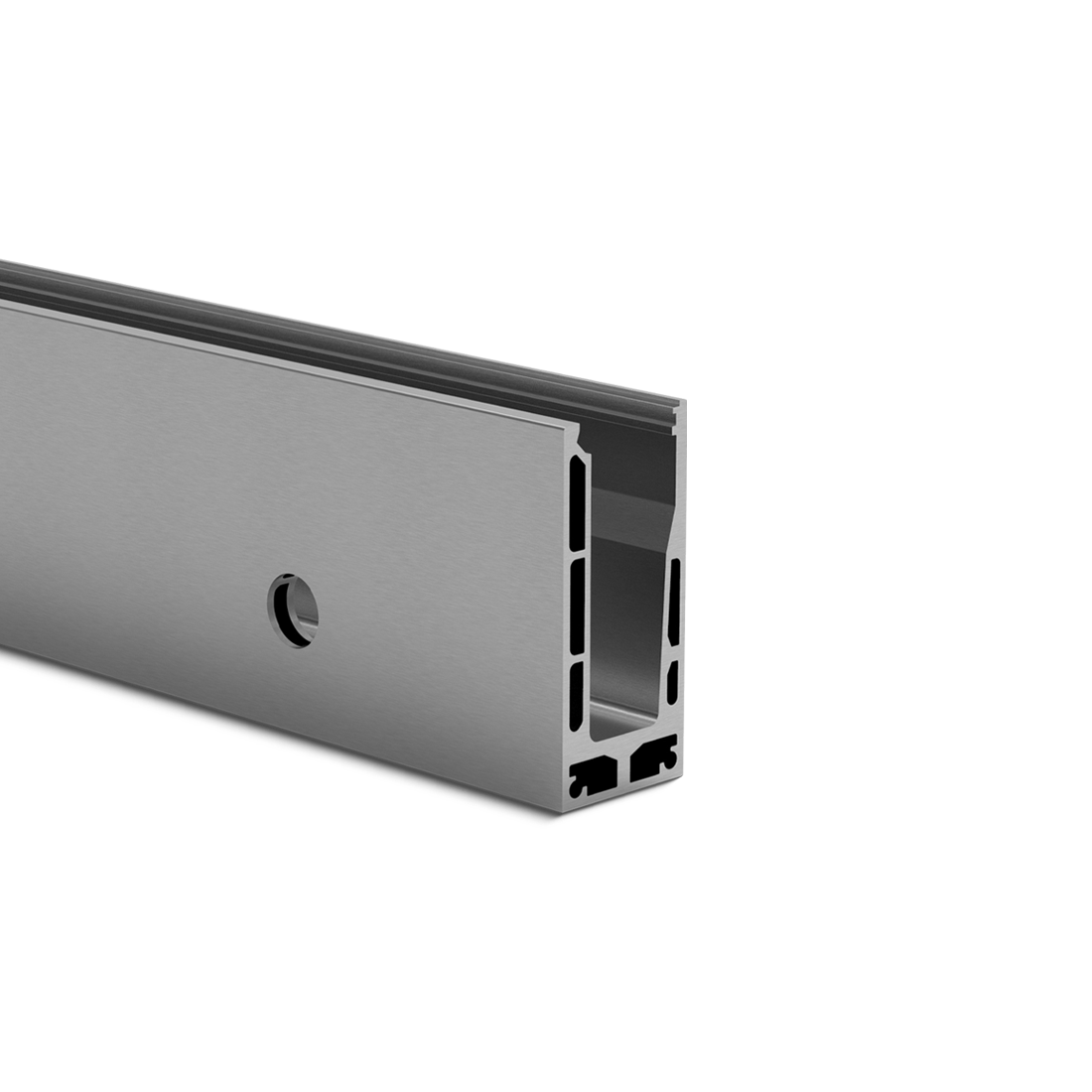

VISIOPLAN Light - Ganzglasgeländer

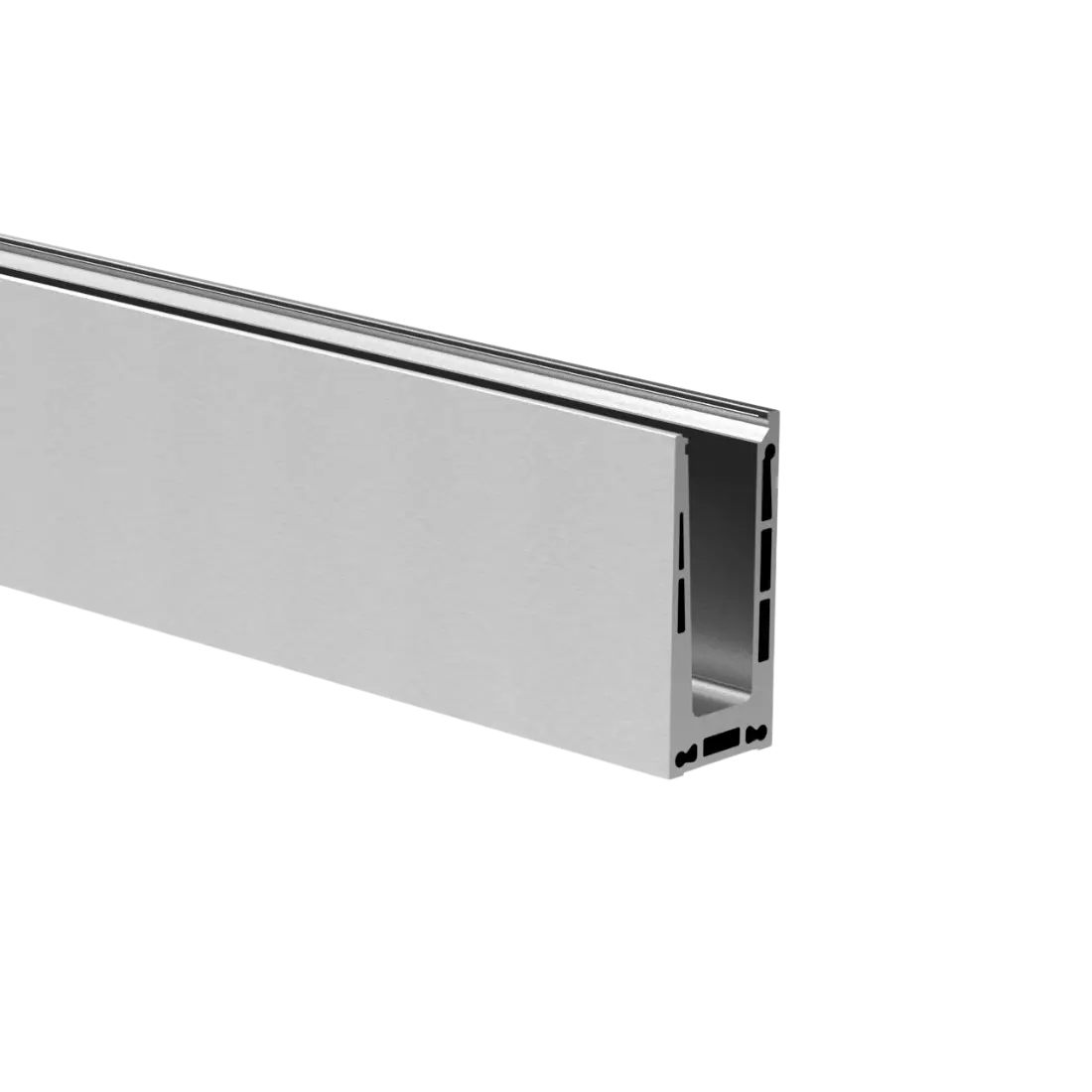

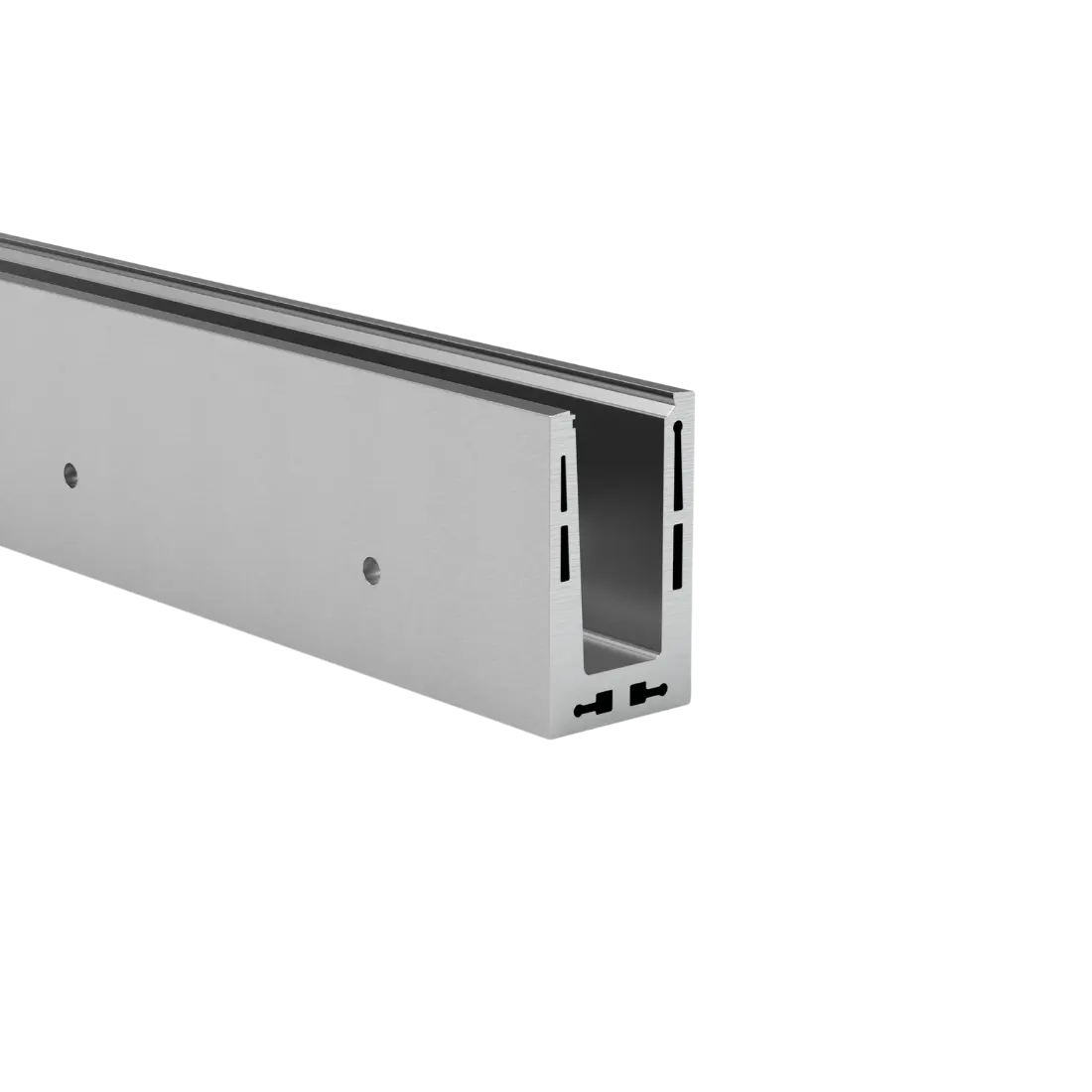

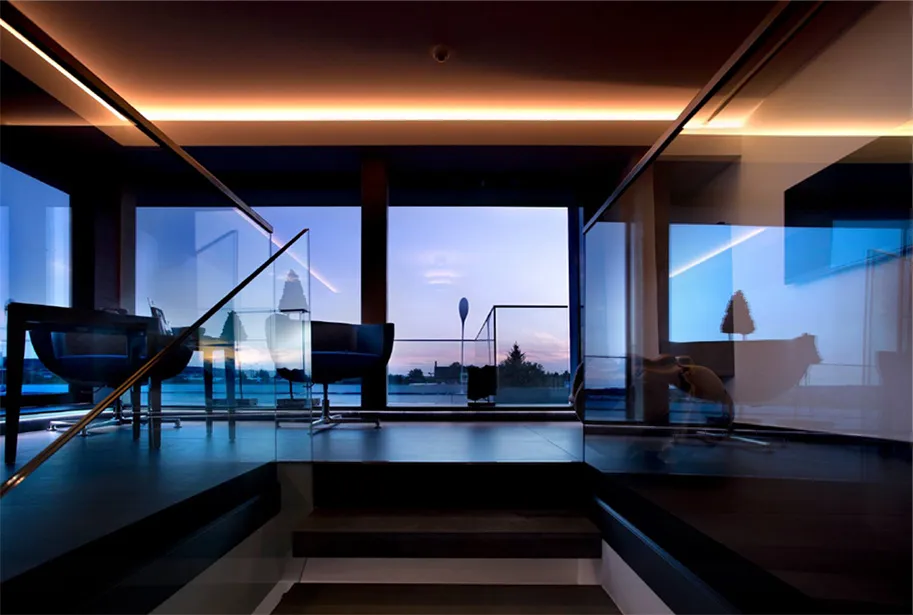

Das VISIOPLAN Light Ganzglasgeländer von Abel Metallsysteme ist eine speziell für den privaten Wohnungsbau entwickelte Lösung mit einer Nutzlast von max. 0,5 KN/m. Diese Einstiegsvariante eignet sich für Einfamilienhäuser mit einfacher Bauweise sowie den Objektwohnungsbau. Das Ganzglasgeländersystem lässt sich auch als Blickfang im Innenbereichen nutzen – beispielsweise um Galerien elegant zu sichern.

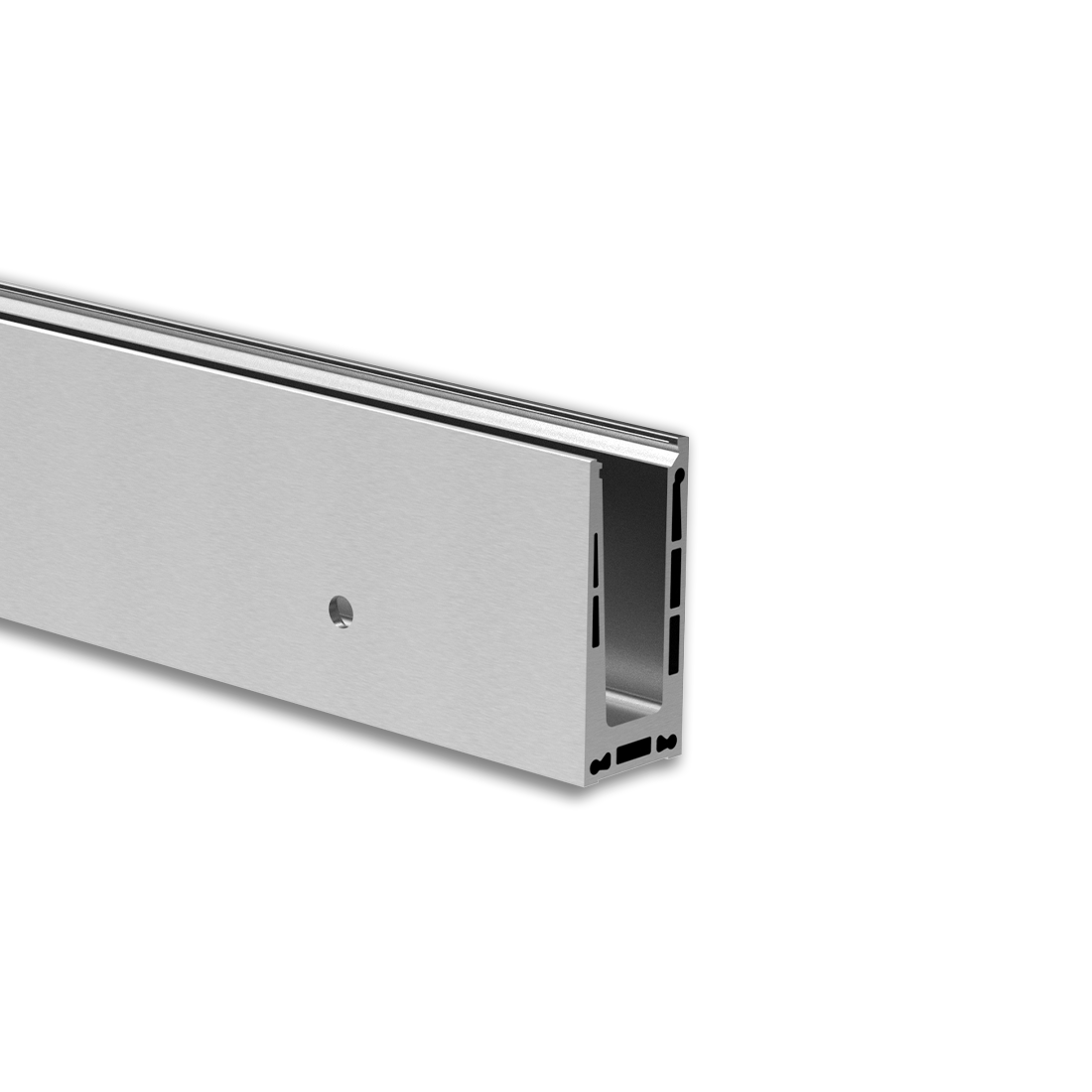

VISIOPLAN Classic - Ganzglasgeländer

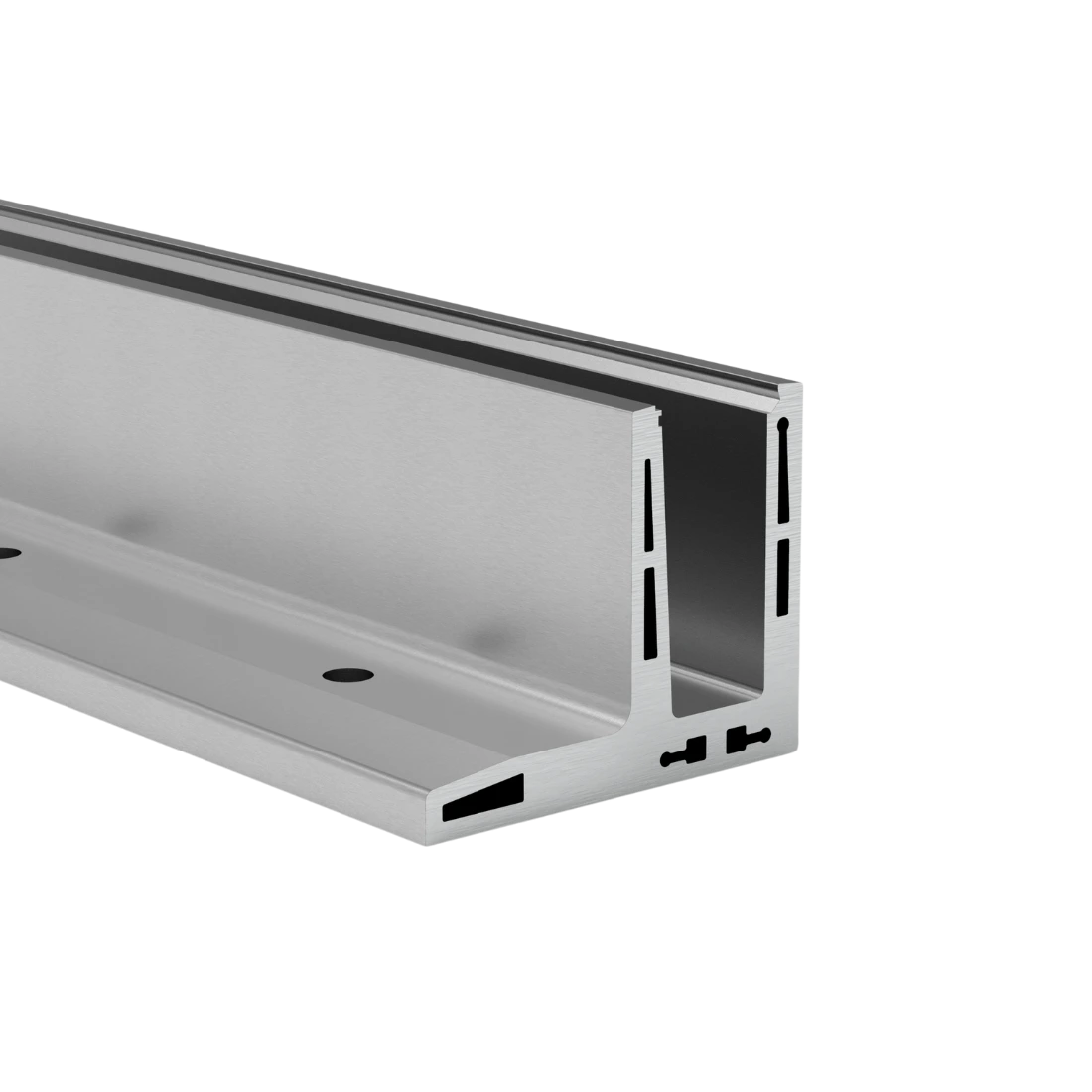

Für Nutzlasten von 0,5 KN/m bis 1 KN/m ist das VISIOPLAN Classic Ganzglasgeländer von Abel Metallsysteme konzipiert, das im privaten und öffentlichen Bereich zum Einsatz kommt. Für eine optimale und prozesssichere Anwendung stehen spezielle Befestigungslösungen für unterschiedliche bautechnische Anwendungen zur Verfügung.

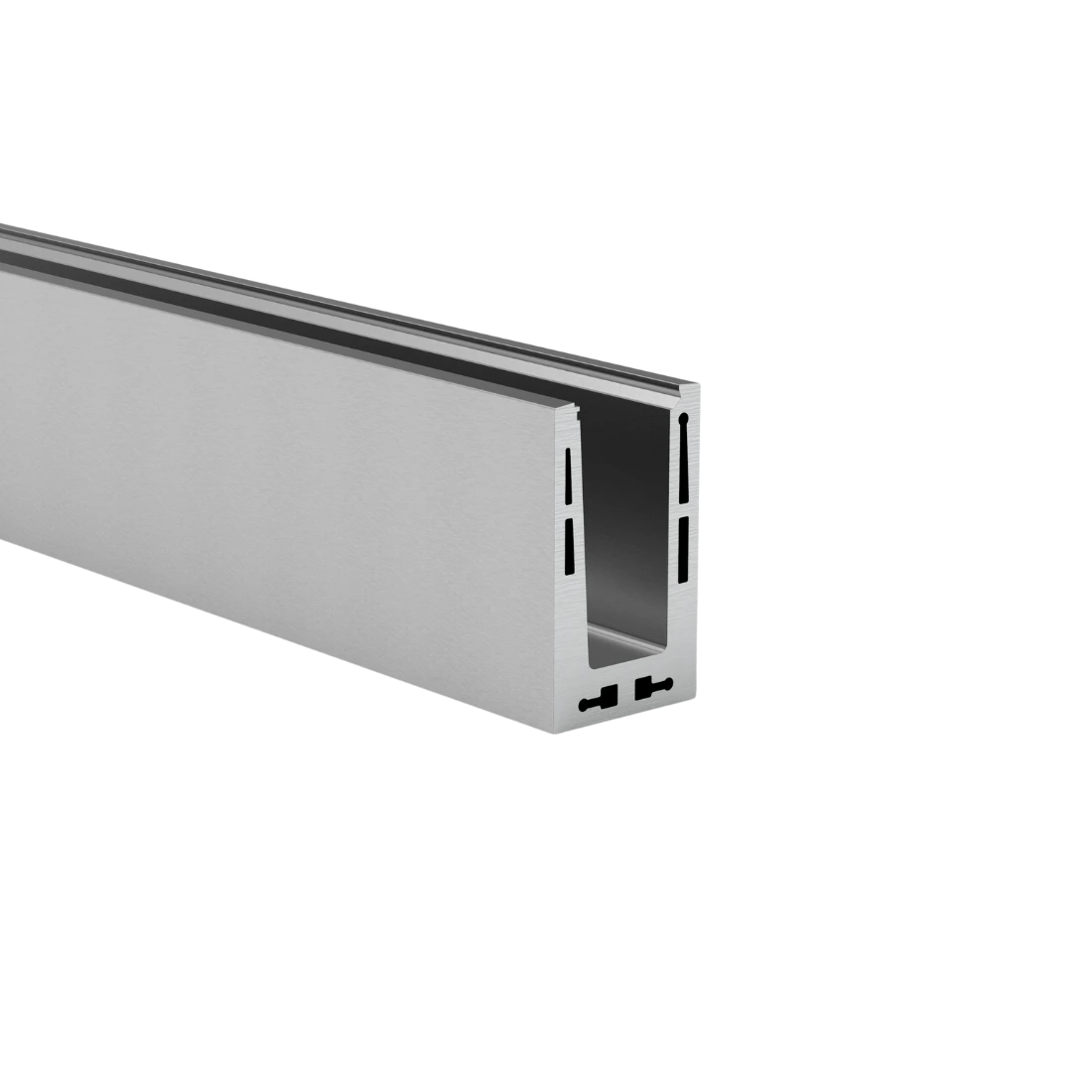

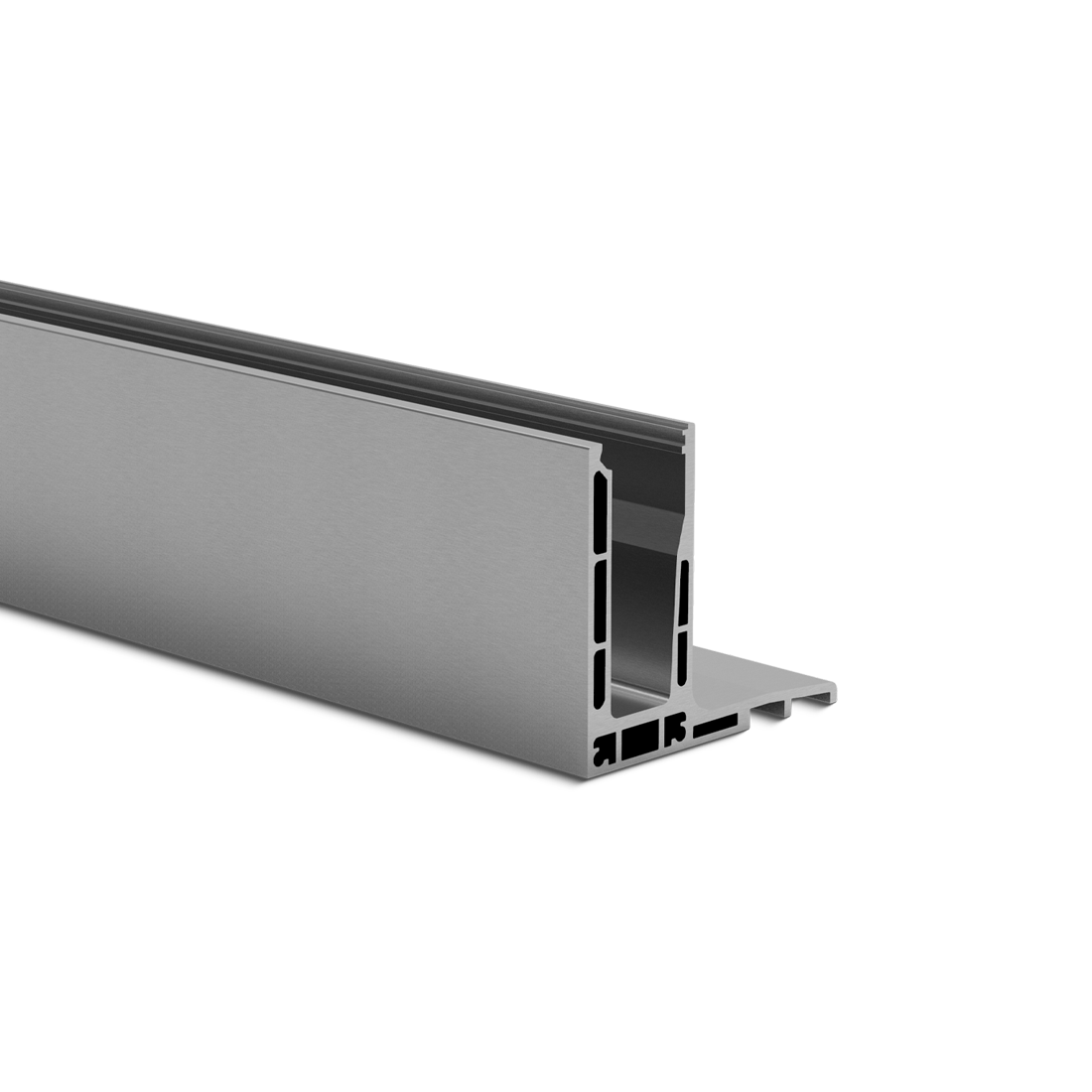

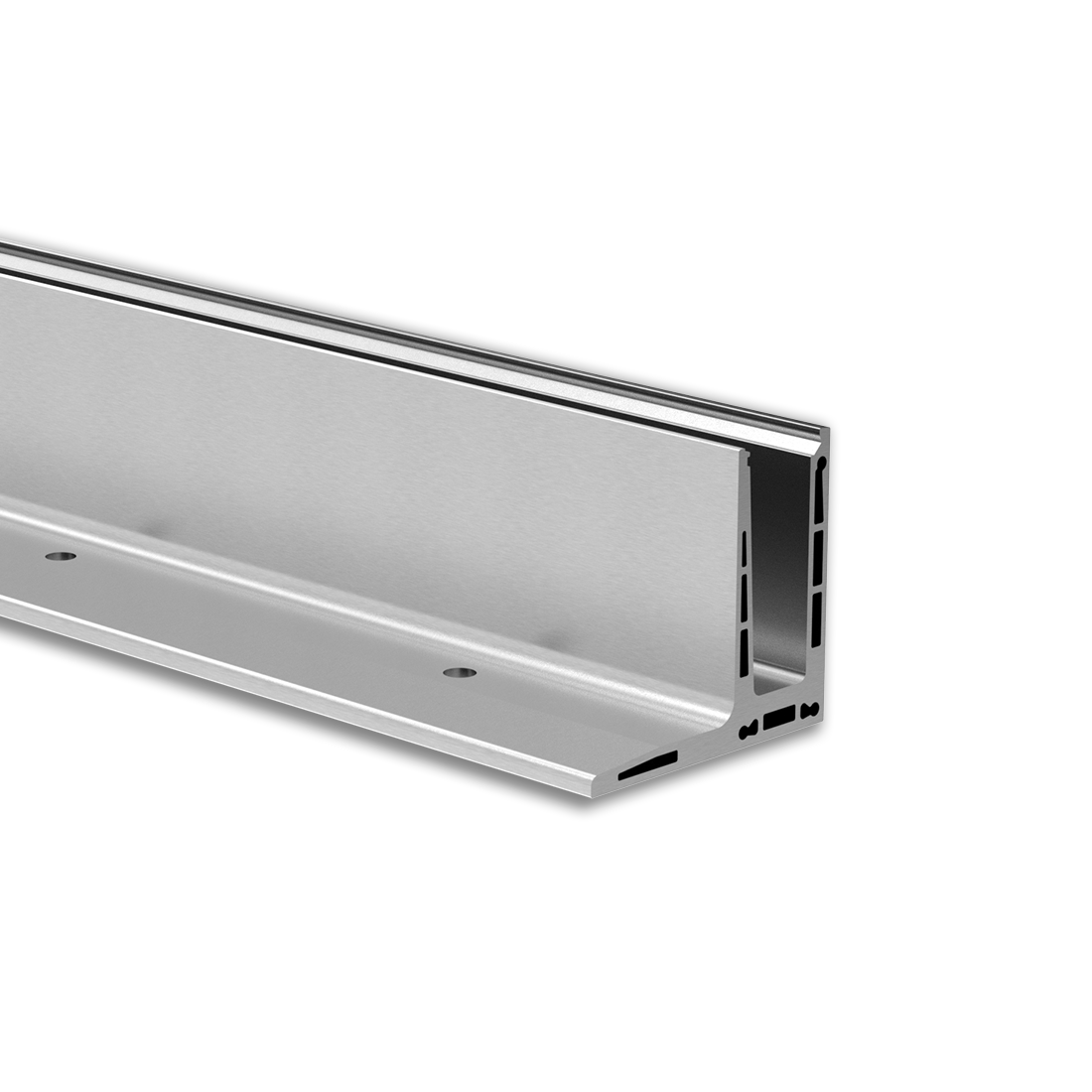

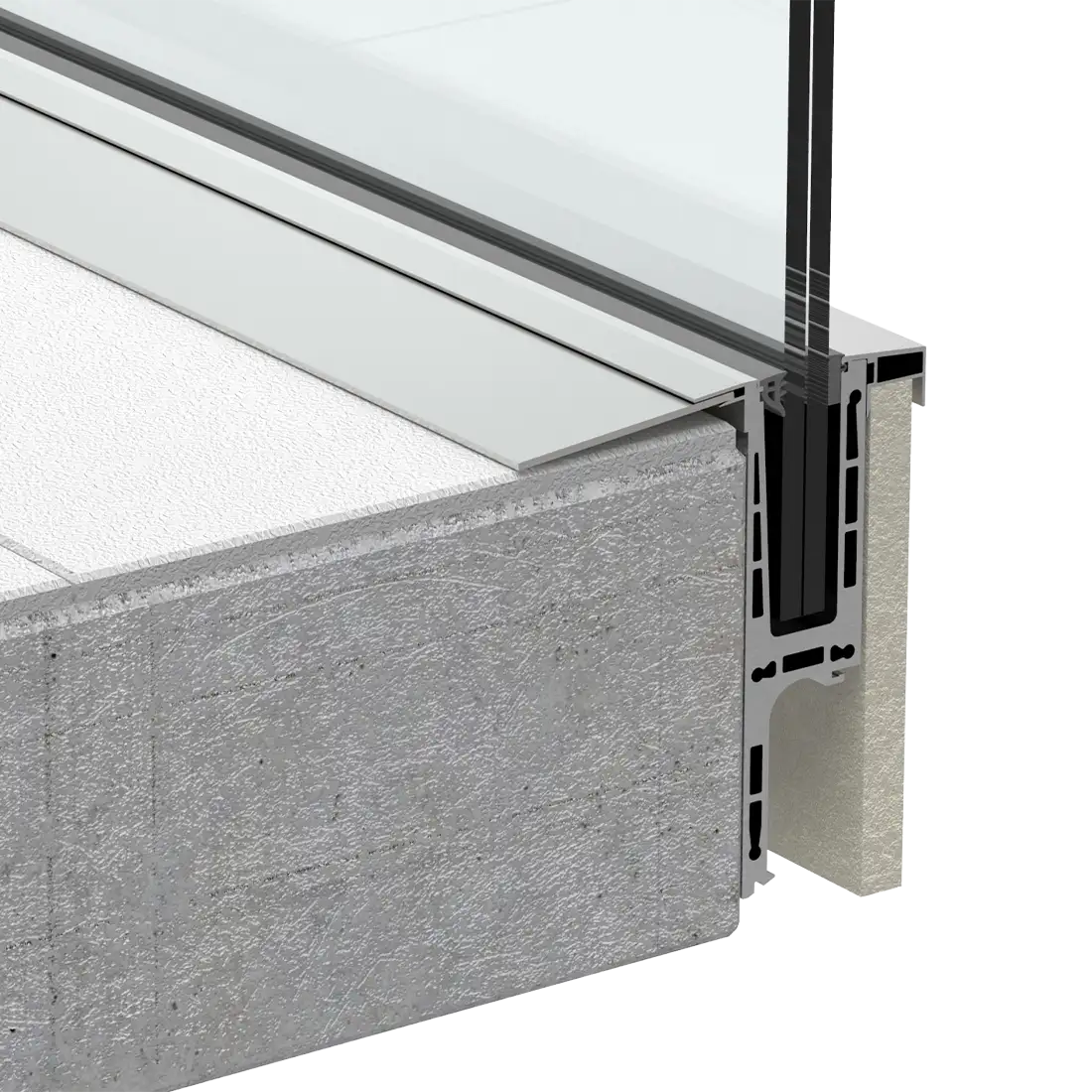

VISIOPLAN 30 - Bodenmontage
VISIOPLAN 30, hier ohne Blende dargestellt, kann für den Außenbereich mit spezieller Blende konstruiert werden. Diese führt herablaufendes Regenwasser dank einer Tropfkante von der Außenwand weg. Das Profil ist auch mit Blende für den Innenbereich oder pulverbeschichtet ohne Blende einsetzbar.

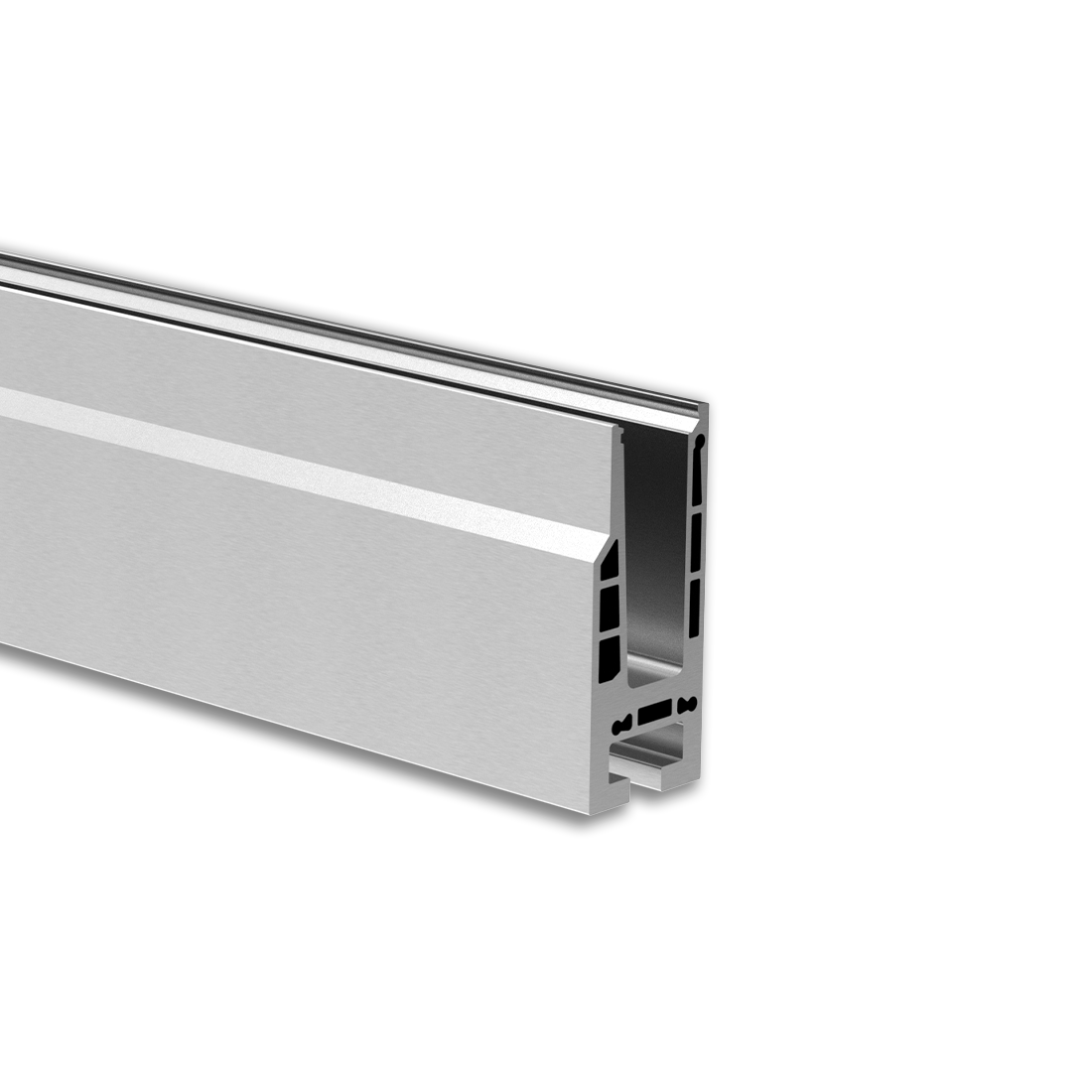

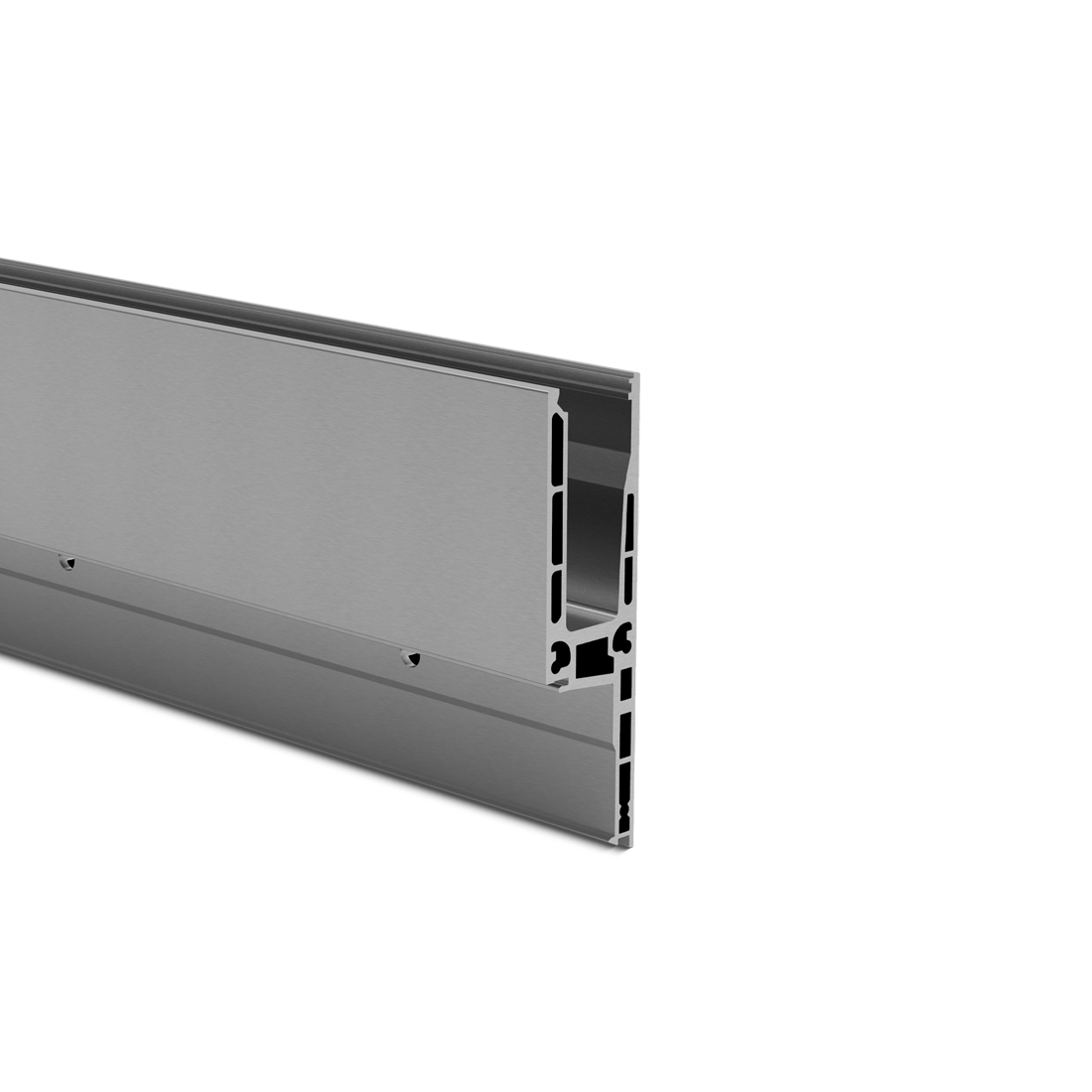

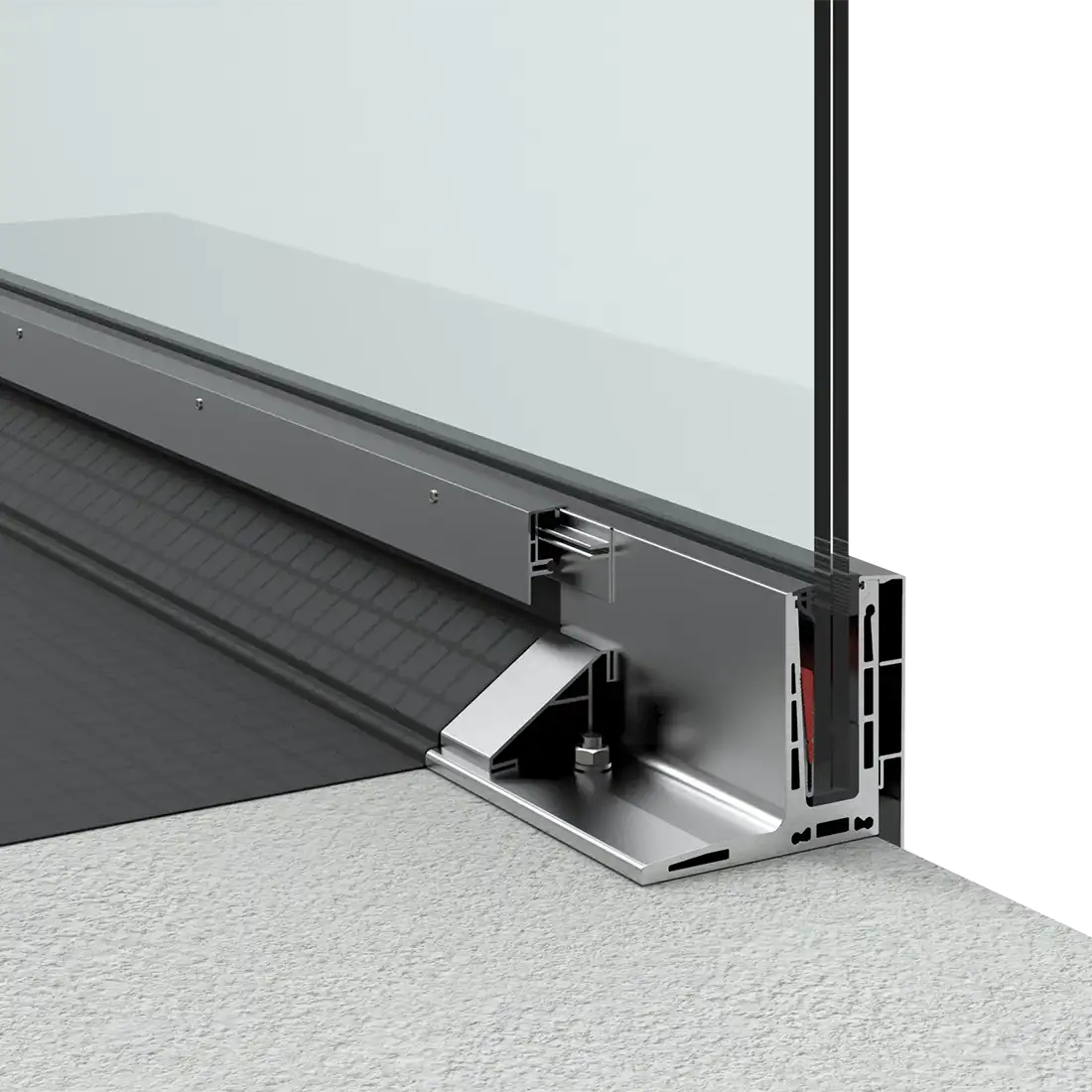

VISIOPLAN 50 – Montage
Für besondere Montagesituationen wurde das Profil
VISIOPLAN 50 entwickelt. Es kann zur obigen und seitlichen
Befestigung auf Konsolen oder Stützen verwendet
werden. Das ermöglicht ein perfektes Ergebnis bei
anspruchsvollen Balkonaufbauten. Mit dem patentierten
und höhenverstellbaren Montagebock lassen sich dabei
zum Beispiel Dämmmaterialien überbrücken oder bauseitige
Höhenunterschiede ausgleichen.
VISIOPLAN Ultra - Ganzglasgeländer

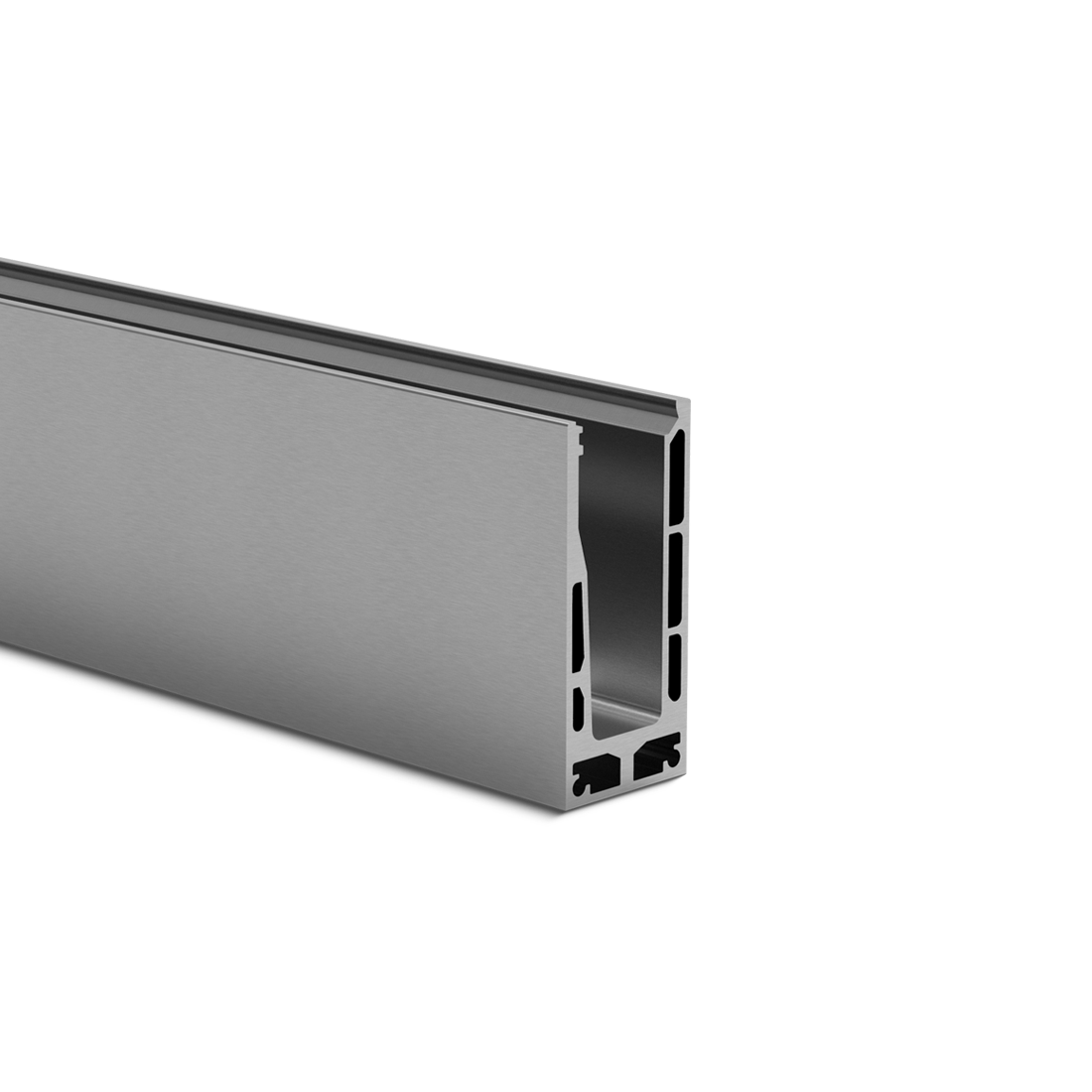

Immer dort, wo aufgrund der Funktion oder der Beschaffenheit des Gebäudes zusätzlicher Schutz notwendig ist, stehen die VISIOPLAN Ultra Profile von Abel Metallsysteme mit einer Belastung bis zu 3kN zur Anwendung bereit: z. B. für Hochhäuser, Tribünen, Sporthallen und Messen, aber auch für Sonderlösungen, wie zum Beispiel als Windfang in Penthousewohnungen.
Eleganz und Nachhaltigkeit innovativ kombiniert
Für ein Plus an Nachhaltigkeit und Design kann VISIOPLAN mit der wärmebrückenfreien Unterkonstruktion CONECT und der AQUA VIVA PRO Balkonentwässerung von Abel Metallsysteme kombiniert werden.
VISIOPLAN Zubehör - Ihr Ganzglasgeländer auf höchstem Niveau
Das Zubehör für das Ganzglasgeländer VISIOPLAN steht für höchste Qualität und modernes Design. Stabile Halterungen, elegante Handläufe sowie passgenaue innenliegende und außenliegende Verblendungen und eine effiziente Entwässerung bieten nicht nur maximale Sicherheit, sondern auch eine ästhetische Aufwertung. Glasdeckleisten, Gummiprofile, Nutrohre, Innen- und Außenecken sowie Kantenschutz sorgen für optimale Anpassung und zusätzlichen Schutz. Einfach zu installieren und ideal für Innen- und Außenbereiche, macht VISIOPLAN Ihr Geländer zu einem echten Blickfang.
VISIOPLAN Zubehör - ADJUST

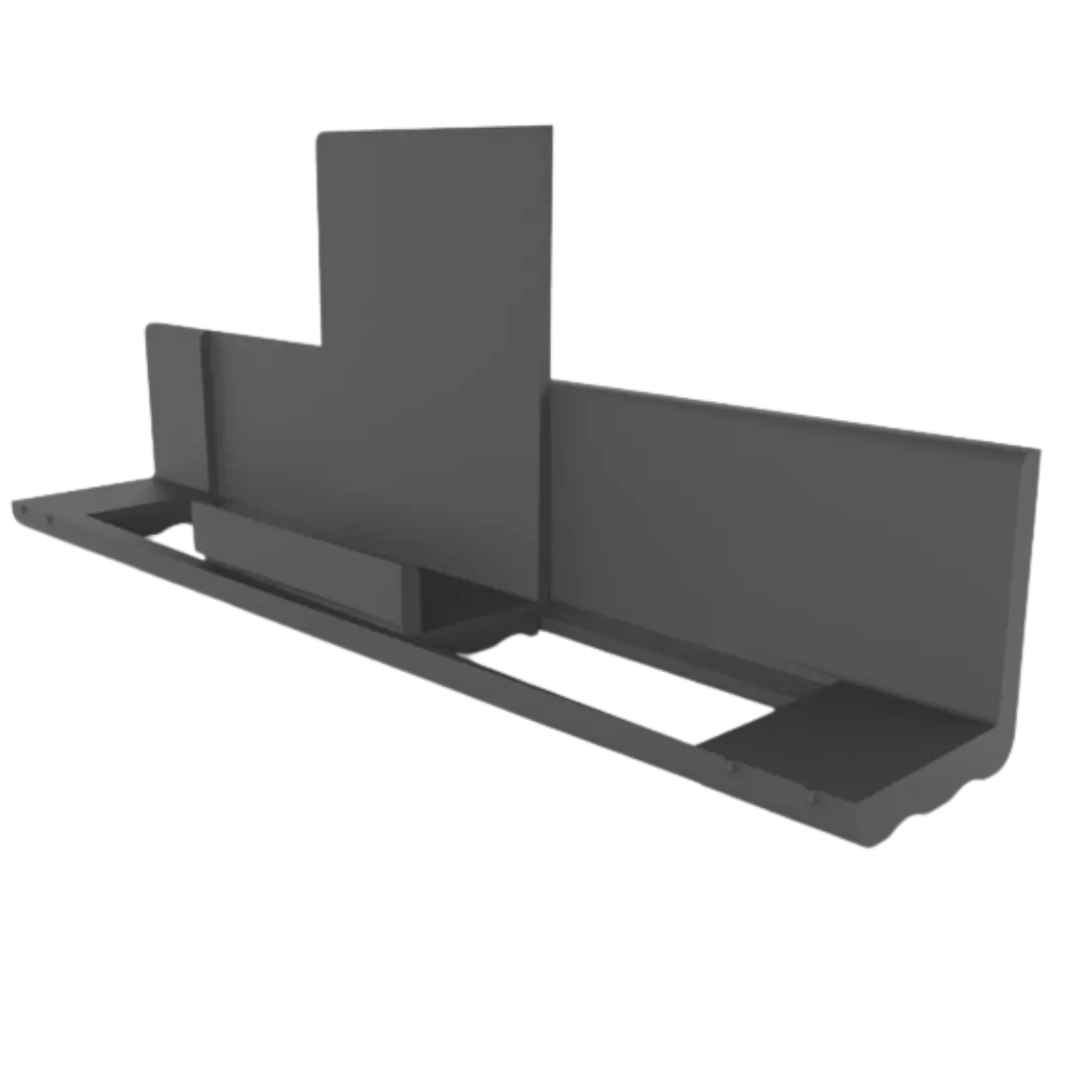

Mit dem Glasmontagesystem ADJUST ist eine einfache und schnelle Ausrichtung der VSG-Scheiben während der Montage möglich. Durch die Verstellung des Schiebers des Glasmontagesystems ADJUST erfolgt eine keilartige Bewegung der Glaslagerung. Befindet sich der Schieber auf der rechten Seite, verstellt sich die VSG-Scheibe am Handlauf vom Baukörper weg. Im Gegensatz dazu; der Schieber befindet sich links, verstellt sich die VSG-Scheibe in Richtung Baukörper. Anwendbar für 17,52 mm und 21,52 mm VSG-Scheiben.
VISIOPLAN Zubehör - Notentwässerung

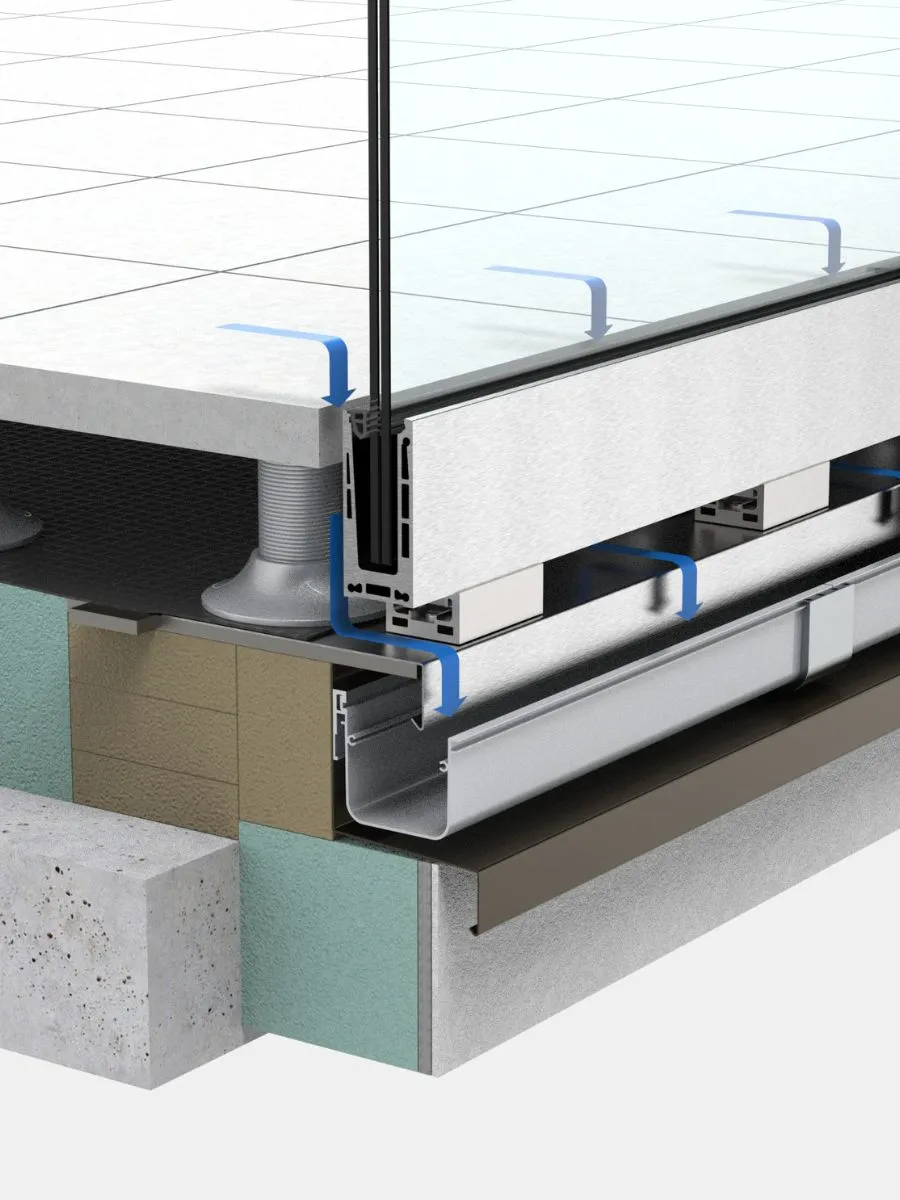

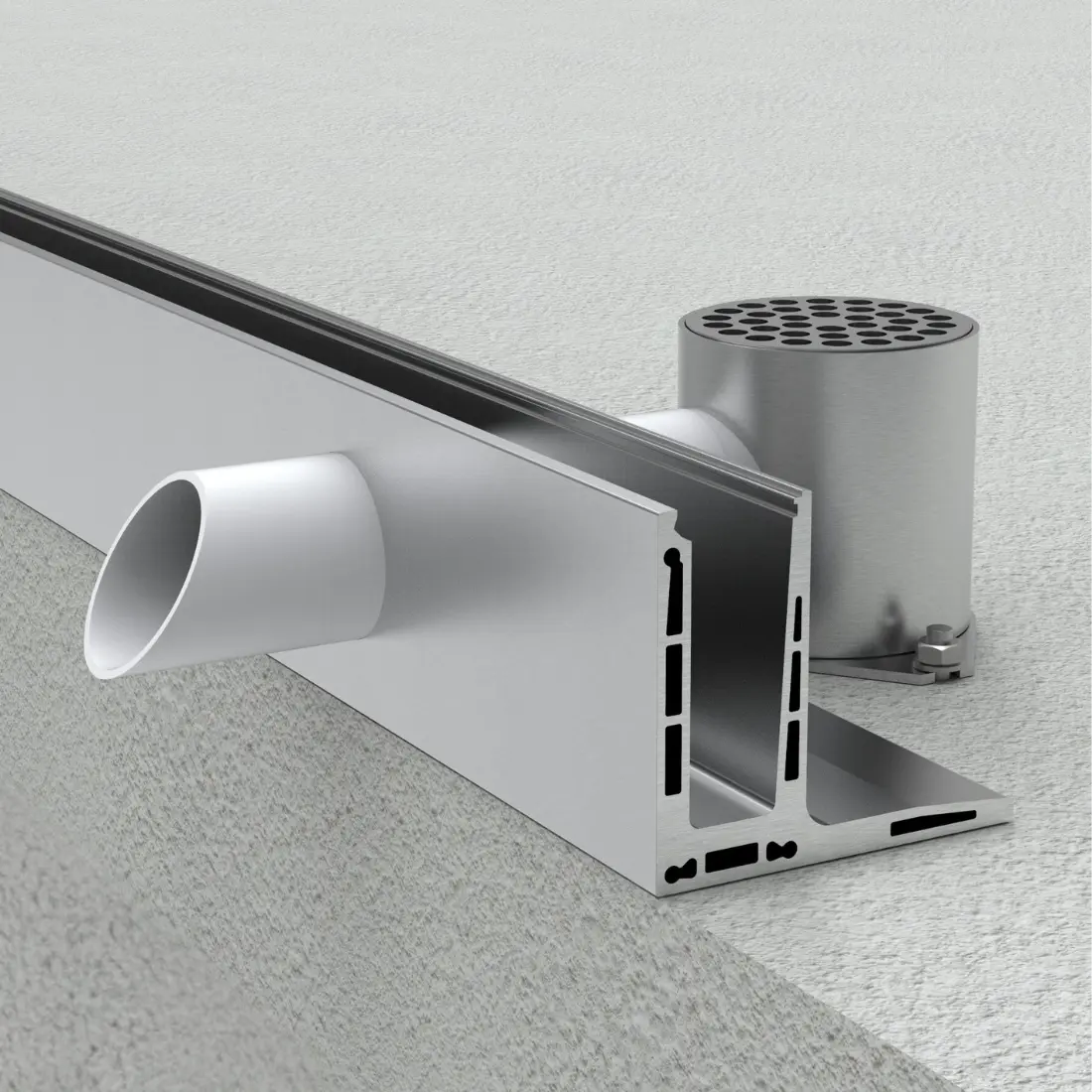

Die Notentwässerung des Ganzglasgeländersystems VISIOPLAN bietet eine zuverlässige Lösung für den Abfluss von Regenwasser. Bei extremen Wetterbedingungen wie Starkregen oder an besonders beanspruchten Stellen werden zusätzliche Entwässerungslösungen integriert. Diese stellen sicher, dass größere Wassermengen oder aufgestautes Wasser, etwa durch Verstopfungen, kontrolliert und effizient nach außen abgeleitet werden. So garantiert unser System selbst unter anspruchsvollen Bedingungen einen zuverlässigen Schutz vor Wasserschäden.
Zubehör VISIOPLAN - Folienanschluss
Der Anschluss von Bodenfolien an alle Basisprofile wird durch unser speziell entwickeltes System gewährleistet. Die Basisprofile haben eine Länge von 3000 mm und bestehen aus hochwertigem, eloxiertem Aluminium. In das Profil ist eine EPDM-Dichtschnur eingelegt, die eine zuverlässige Abdichtung sicherstellt. Unser System ist für Folien- und Bitumenbahnen bis zu einer Stärke von 3 mm geeignet, wodurch eine flexible und vielseitige Anwendung möglich ist.
Zubehör VISIOPLAN - Aufnahmeleiste
Die Aufnahmeleisten für Verkleidungsbleche am Basisprofil bieten eine robuste und stabile Befestigungslösung. Sie bestehen aus hochwertigem Aluminium und sind in vertikalen und horizontalen Varianten für Innen- und Außenseiten erhältlich. Mit einer Länge von 3000 mm werden sie sicher mit dauerelastischem Dichtstoff montiert. Die Leisten sind langlebig und witterungsbeständig, was eine zuverlässige Fixierung der Verkleidungen unter verschiedenen Bedingungen garantiert. Ideal für vielseitige bauliche Anforderungen.
Zubehör VISIOPLAN - Montageblech mit verschiedenen Stärken

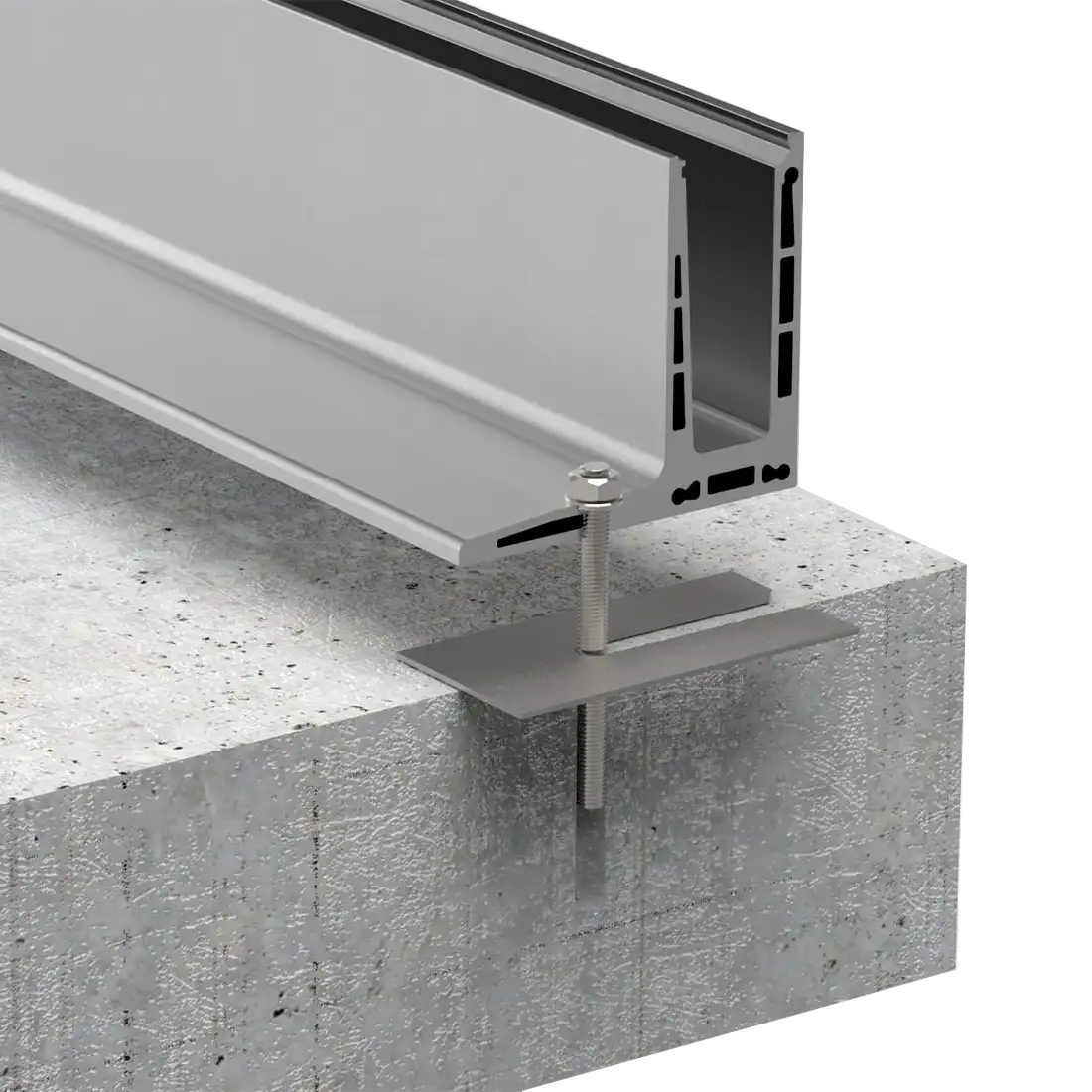

Das Montageblech aus Edelstahl ist eine präzise Lösung für den Höhenausgleich beim Anbringen des Ganglasgeländers VISIOPLAN. Es ermöglicht eine exakte Anpassung der Höhe des Geländers am Baukörper, um eine stabile und niveaugleiche Installation zu gewährleisten. Das robuste Edelstahlmaterial sorgt für Langlebigkeit und Widerstandsfähigkeit gegen Witterungseinflüsse. Ideal für Anwendungen, bei denen präzise Anpassungen und hohe Festigkeit gefordert sind.
Zubehör VISIOPLAN - Kantenschutz

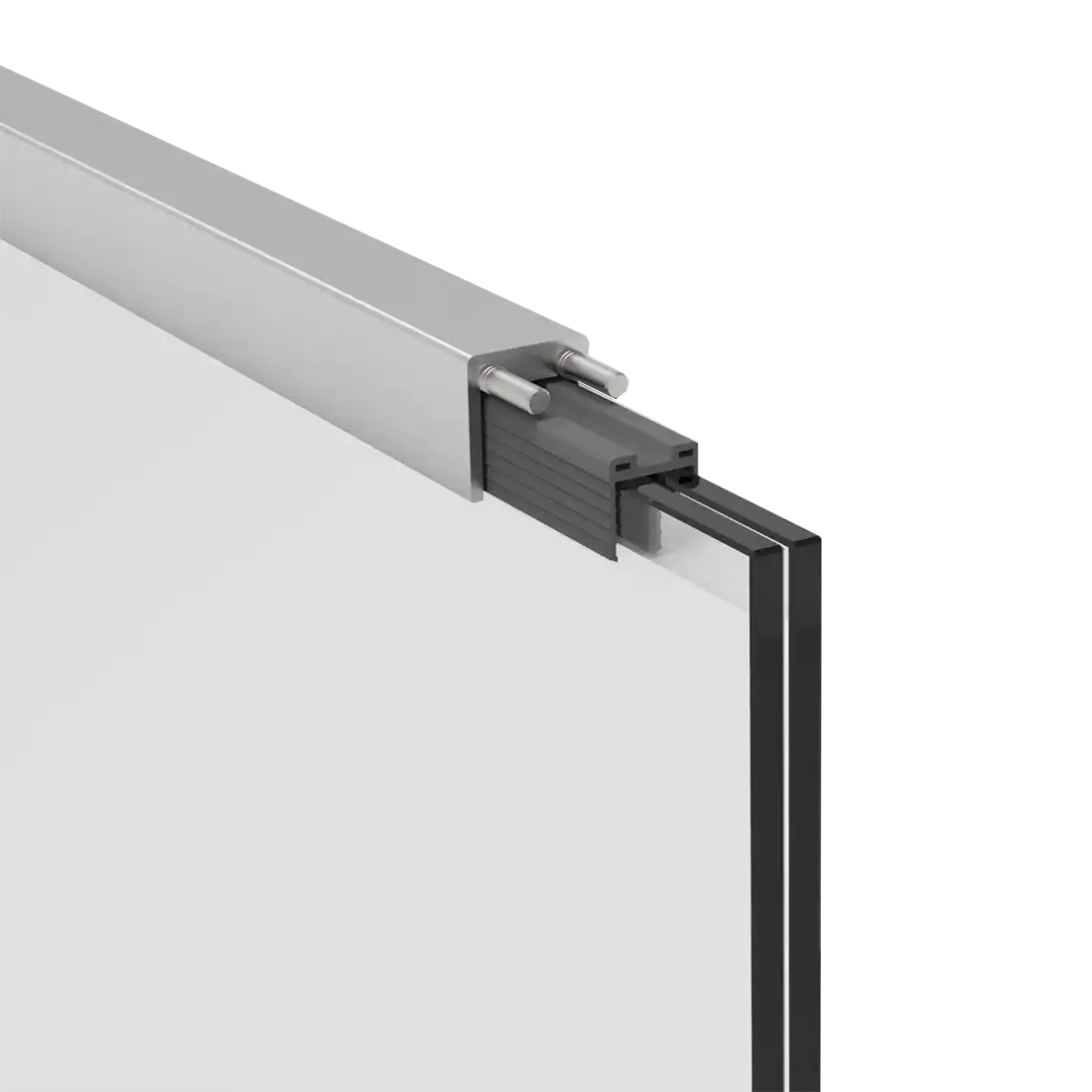

Der Kantenschutz bietet eine dezente Möglichkeit, ein Ganzglasgeländer abzuschließen, ohne optisch aufzufallen. Dank seiner geringen Höhe fügt er sich unauffällig in das Gesamtbild ein. Verschiedene Varianten stehen zur Verfügung, wobei der Abschluss sowohl mit einem Edelstahlprofil als auch mit einem Aluminiumprofil möglich ist.
Die Aluminiumausführung kann pulverbeschichtet in RAL-Farben ausgeführt werden, um sich optimal in die Gesamtansicht einzufügen. Vorgefertigte Eckelemente gewährleisten eine optisch ansprechende Ansicht und maximalen Montagekomfort
Zeitlose Schönheit
Der Werkstoff Glas eröffnet in der Architektur Gestaltungslösungen mit zeitloser Schönheit, freien Sichtlinien und Naturverbindung.
Die Kombination der Abel-Glassysteme VISIOPLAN Glasgeländer, VITRUM Absturzsicherung Glas und der Absturzsichernden raumhohen Verglasung bieten Architekten einen planungssicheren Einsatz im Außen -und Innenbereich.
Für eine Architektur ohne Kompromisse
VISIOPLAN bietet viele Kombinationsmöglichkeiten und Zubehörlösungen. Ein System, das weiter denkt – für Sie und ihre Anforderung. Verleihen Sie Ihren Projekten eine besondere Optik.
Wie hoch dürfen die Scheiben bei einem Geländersystem aus Glas sein?
Je nach System sind bei einem Geländersystem aus Glas Scheibenhöhen von bis zu 1600 mm möglich.
Ein Ganzglasgeländer erfordert spezielles Glas und eine bestimmte Stärke.
Für ein Ganzglasgeländer sind VSG-Gläser (Verbundsicherheitsglas) erforderlich, wobei die Glasstärke je nach Anforderungen mindestens 16,76 mm betragen muss.
Ein Handlauf ist notwendig.
Die Mindestanforderung für ein Ganzglasgeländer ist ein Glaskantenschutz.
Das Glas des Geländers kann ausgerichtet werden.
Das Glas des Geländers kann mithilfe des Adjust-Systems präzise ausgerichtet werden.
Referenzen – Lassen Sie sich inspirieren

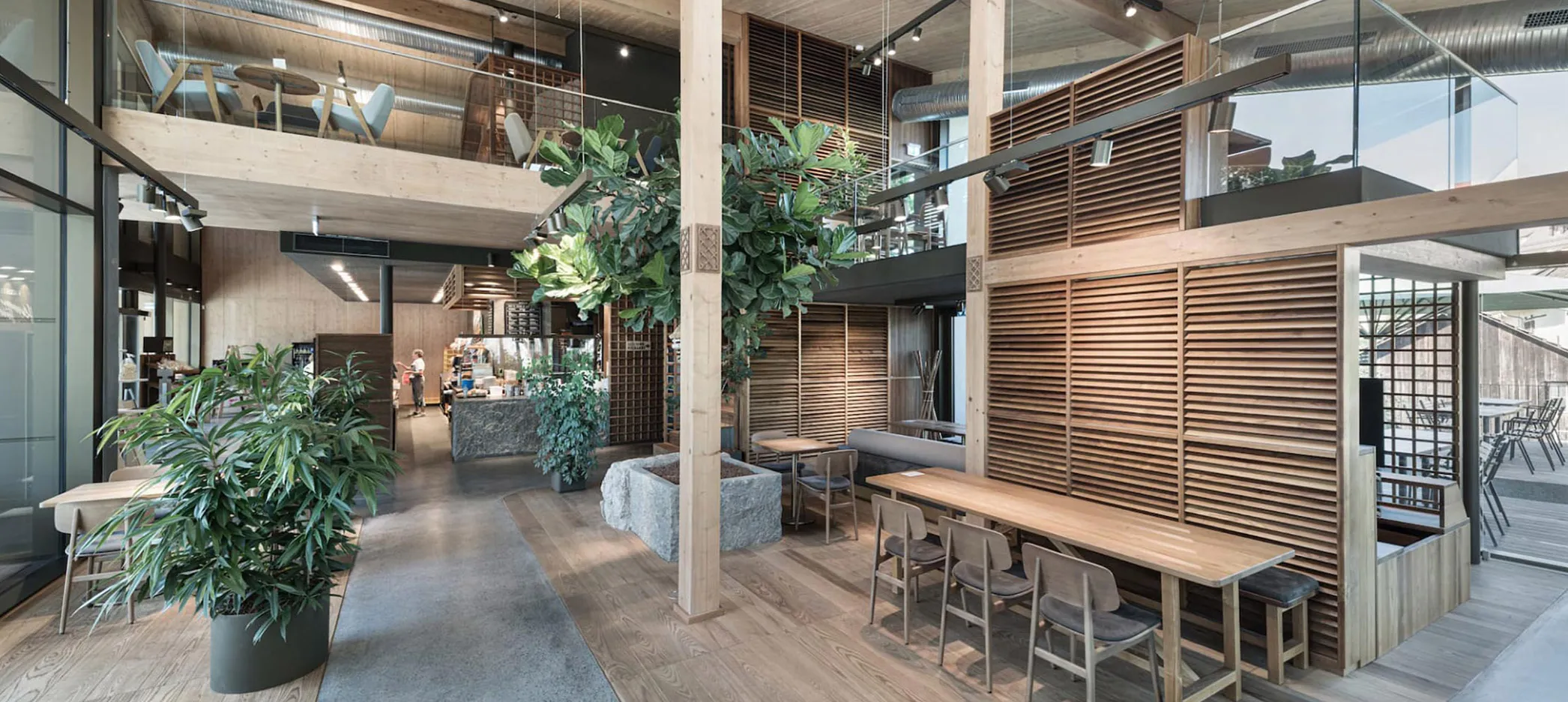

Büro- und Produktionsgebäude BOB
Gilching
Neubau Bäckereicafé
Neuenstadt am Kocher

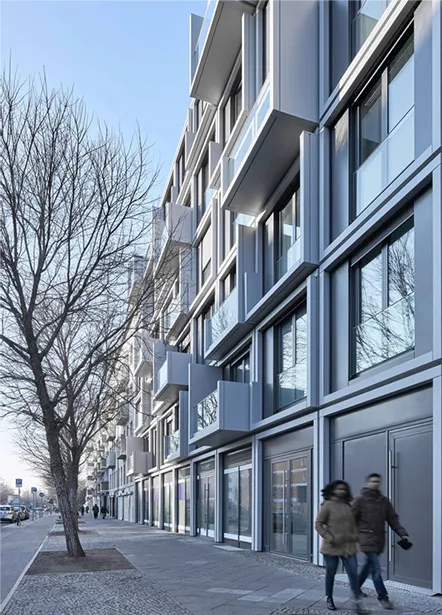

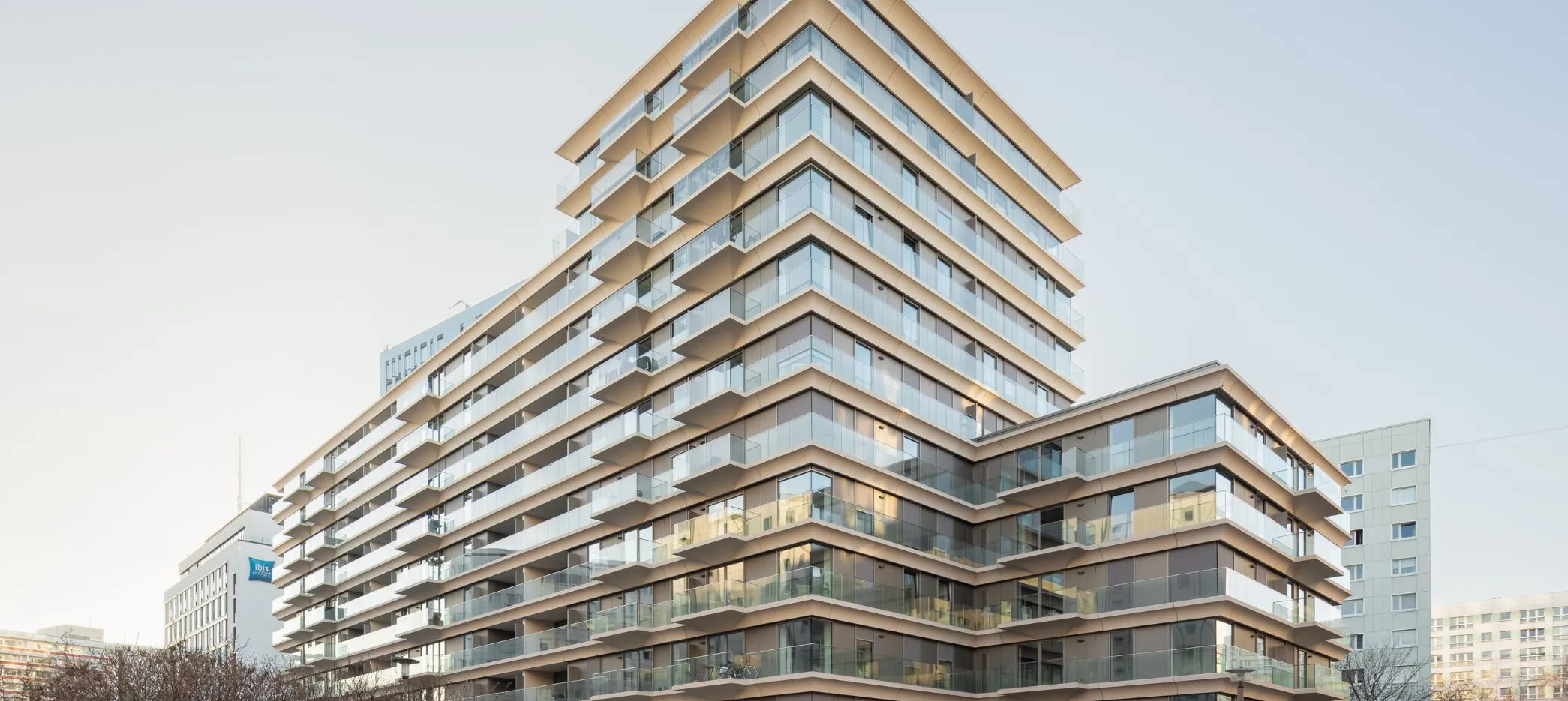

Königsstadt-Quartier
